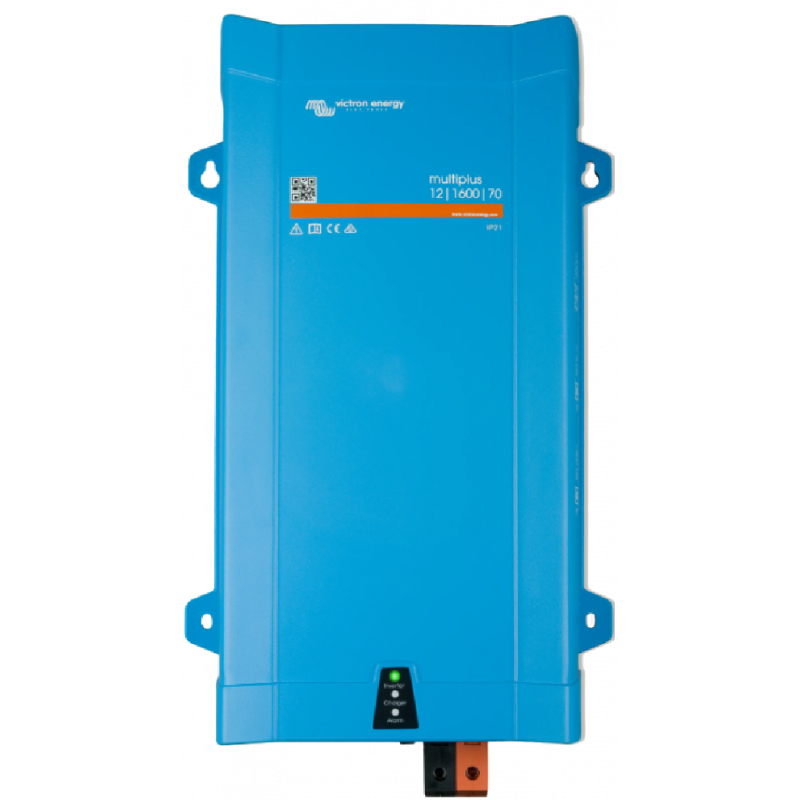

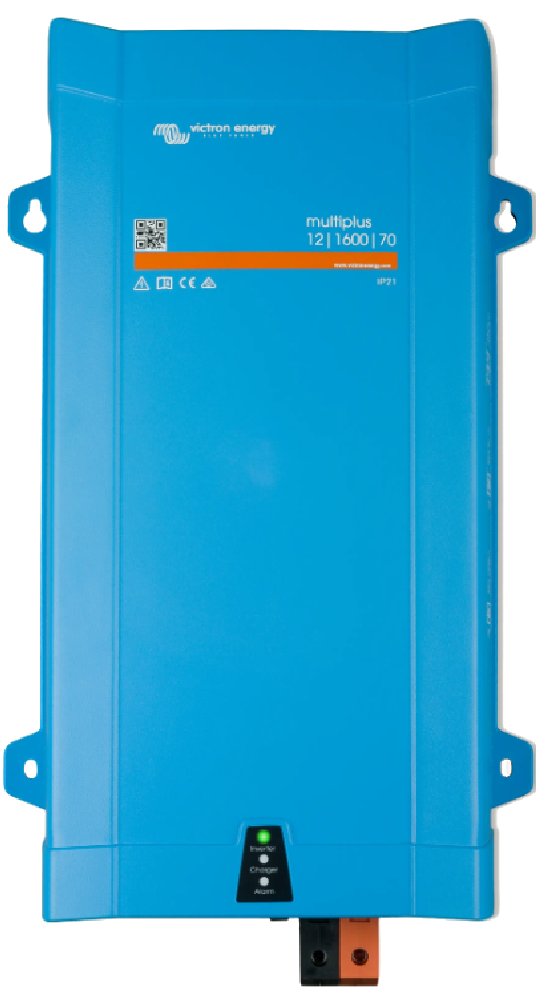

INVERSOR CARGADOR VICTRON MULTIPLUS 12/1600/70-16 12V 1600VA 230V VE.BUS VICTRON PMP122160000 01687
Referencia:SO2321F2
Código:PMP122160000
Código EAN:8719076044949
CARACTERÍSTICAS
El Victron MultiPlus 12/1600/70-16 es un inversor/cargador de onda senoidal pura que ofrece 1600VA (≈1300W) de potencia continua a partir de un banco de 12V, integra un cargador de 70A y un conmutador de transferencia de 16A. Es un salto claro respecto al modelo de 1200VA y está pensado como “corazón” de sistemas de barco, camper y vivienda aislada con consumos medios que requieren 230V estables y carga rápida de baterías.
Lo esencial de un vistazo
Potencia de salida: 1600VA / 1300W continuos a 25 ºC; alrededor de 1100W a 40 ºC y 800W a 65 ºC.
Sistema de baterías: diseñado para bancos de 12V, con rango de tensión de entrada aproximado de 9,5–17V CC.
Cargador integrado: 70A para la batería principal, con salida adicional de hasta 1A para batería de arranque.
Función SAI: conmutador de transferencia de 16A con conmutación rápida entre red/generador e inversor.
Eficiencia: alta eficiencia, con valores típicos de hasta ≈93 % en esta gama de potencia, y consumo en vacío reducido con modo búsqueda.
VE.Bus: preparado para funcionamiento en paralelo, trifásico e integración con el ecosistema Victron (equipos GX, VRM, etc.).
Introducción
El MultiPlus 12/1600/70-16 está orientado a instalaciones que trabajan a 12V pero donde los 800VA o 1200VA se quedan cortos. Con 1600VA y 1300W continuos, permite combinar más consumos a la vez (nevera eficiente, bombas de agua, iluminación, router, TV, pequeños electrodomésticos…) sin estar siempre al límite del inversor.
Su cargador de 70A permite recargar bancos de baterías de 12V de capacidad media/alta en tiempos razonables cuando hay red o generador, reduciendo horas de uso del generador y mejorando el confort en barco, camper o vivienda aislada.
Ventajas principales
Equipo 3 en 1 para 12V: inversor senoidal, cargador de 70A y conmutador de 16A en un solo equipo.
Potencia muy usable: los 1300W continuos permiten alimentar varios consumos a la vez (nevera, iluminación, electrónica, pequeño electrodoméstico) sin necesidad de saltar directamente a un 2000VA o 3000VA.
Cargador potente: 70A de corriente de carga principal en 12V, ideal para bancos de baterías de tamaño medio/grande.
Alta potencia de arranque: picos de alrededor de 2800W para el arranque de motores, bombas y otras cargas con alta corriente de irrupción.
Consumo en vacío optimizado: consumo en reposo contenido y modo búsqueda que reduce aún más el consumo cuando no hay cargas, algo clave en sistemas a 12V.
Carga de batería de arranque: salida auxiliar de baja intensidad (≈1A) para mantener cargada la batería de arranque de motor o generador.
PowerControl / PowerAssist: gestión inteligente de la potencia cuando se combina con generador o red, evitando disparos de protecciones y aprovechando la batería como apoyo.
Escalable: preparado para montajes en paralelo, en trifásico y combinaciones con otros equipos Victron.
Esquema de instalación
En un sistema típico a 12V, la entrada de CA del MultiPlus 12/1600/70-16 se conecta a la red, a la toma de puerto o a un generador (187–265VAC, 45–65Hz). La salida de CA alimenta el cuadro de consumos que se quiere proteger frente a cortes: nevera, iluminación, enchufes seleccionados, router, electrónica, etc.
El banco de baterías de 12V se conecta directamente a los bornes de CC del equipo, con secciones de cable adecuadas y las protecciones correspondientes (fusibles, seccionadores, magnetotérmicos). Si la instalación incluye paneles solares, estos se conectan a uno o varios reguladores MPPT Victron que cargan la batería de 12V; el MultiPlus utilizará esa energía almacenada cuando funcione en modo inversor.
Funcionamiento y modos de trabajo
Con entrada de CA disponible (red, puerto o generador), el MultiPlus 12/1600/70-16 alimenta las cargas desde esa fuente y utiliza su cargador interno de 70A para recargar el banco de baterías mediante un algoritmo de carga adaptativa de cuatro etapas (carga inicial, absorción, flotación y almacenamiento). También puede mantener una batería de arranque con una pequeña corriente de carga.
Si la entrada de CA se interrumpe o sale del rango admitido, el equipo pasa automáticamente a modo inversor y alimenta las cargas desde la batería. El tiempo de conmutación es muy corto, similar al de un SAI, por lo que muchos equipos electrónicos continúan funcionando sin apagarse.
El modo búsqueda permite que el inversor se “duerma” cuando no hay demanda de potencia y se reactive sólo cuando detecta una carga, reduciendo el consumo en vacío y alargando la autonomía del sistema.
Conectividad y monitorización
El MultiPlus 12/1600/70-16 incorpora puerto VE.Bus, que permite:
Funcionamiento en paralelo con otras unidades para aumentar la potencia disponible.
Configuraciones trifásicas en sistemas más complejos (con modelos compatibles de la gama).
Integración con centros de control Victron como Cerbo GX o Ekrano GX, con acceso al portal VRM para monitorizar y controlar el sistema a distancia.
La configuración avanzada se realiza mediante la interfaz Victron MK3-USB VE.Bus a USB-C o con un VE.Bus Smart Dongle, usando la app VictronConnect o el software VE.Configure desde un ordenador.
Usos recomendados
Embarcaciones de recreo con sistema de 12V y consumos medios (nevera eficiente, bombas, iluminación, electrónica, pequeños electrodomésticos).
Campers y autocaravanas de cierto tamaño, con banco de baterías de 12V que requieran más potencia que un 800/1200VA, pero sin llegar a 3000VA.
Viviendas aisladas pequeñas y medianas con sistema a 12V, consumos moderados y apoyo de generador o red puntual.
No recomendado para: alimentar de forma habitual placas de inducción potentes, hornos eléctricos grandes, grandes aires acondicionados o maquinaria de alto consumo continuo con un único equipo de 12V. Para esos casos es más adecuado estudiar potencias mayores (2000/3000VA) y, en muchos proyectos, dar el salto a 24V o 48V.
Características técnicas destacadas
Tipo: inversor/cargador Victron MultiPlus de onda senoidal pura, monofásico.
Potencia continua: 1600VA / 1300W a 25 ºC; aprox. 1100W a 40 ºC y 800W a 65 ºC.
Potencia pico: alrededor de 2800W para el arranque de cargas con alta corriente de irrupción.
Sistema de baterías: bancos de 12V, con rango de tensión de entrada aproximado de 9,5–17V CC.
Salida CA: 230VAC ±2 %, 50Hz (configurable a 60Hz), onda senoidal pura apta para equipos sensibles.
Eficiencia máxima: hasta ≈93 % para la versión de 12V en esta gama de potencia.
Consumo en vacío: en torno a 10W en funcionamiento normal y aprox. 3W en modo búsqueda (valores típicos de la serie 1600VA).
Cargador de baterías: corriente de carga principal de hasta 70A en 12V; salida adicional de hasta 1A para batería de arranque.
Entrada CA: rango de tensión 187–265VAC; frecuencia 45–65Hz.
Conmutador de transferencia: 16A interno.
Comunicaciones: puerto VE.Bus, relé programable y entrada para encendido/apagado remoto.
Ficha técnica y manuales
Victron Multiplus 500/2000VA — Ficha técnica con todas las características del inversor de carga solar Victron Multiplus desde 500VA a 2000VA.
Victron Manual MultiPlus 1600VA — Manual inversor cargador solar Victron Energy modelo MultiPlus 1600VA 12/1600/70-230V · 24/1600/40-230V · 48/1600/20-230V.
Victron Certif. ISO9001 placas — Certificado ISO9001-2024 de las placas solares de Victron.
Victron dec. Multiplus 500/2kW — Declaración de Conformidad Victron Multiplus de 500VA a 2000VA.
Dimensiones y peso
Dimensiones: aproximadamente 470 x 265 x 120 mm (alto x ancho x fondo).
Peso: aproximadamente 10,2 kg.
Normativas y certificaciones
El MultiPlus 12/1600/70-16 cumple con las principales normas internacionales de seguridad y compatibilidad electromagnética aplicables a inversores/cargadores, como EN-IEC 60335-1, EN-IEC 60335-2-29 y EN 62109-1, además de las normas de emisiones e inmunidad indicadas por Victron Energy.
Garantía
Este inversor/cargador cuenta con 5 años de garantía oficial de Victron Energy, de acuerdo con sus condiciones de garantía vigentes.
Accesorios o productos compatibles
Panel Digital Multi Control 200/200A GX : permite encender/apagar el MultiPlus y fijar el límite de corriente de entrada de forma cómoda desde el interior del barco, camper o vivienda.
Interfaz Victron MK3-USB VE.Bus a USB-C : necesaria para configurar el MultiPlus con un ordenador o la app VictronConnect.
VE.Bus Smart Dongle : añade conectividad Bluetooth y permite monitorizar y controlar el equipo desde la app VictronConnect.
Monitor de baterías Victron BMV-712 Smart : monitoriza con precisión el estado de carga, corrientes y consumos del banco de baterías de 12V.
Cerbo GX MK2 : centro de comunicaciones que permite supervisar y controlar el sistema Victron y acceder al portal VRM.
Ekrano GX : pantalla táctil que actúa como centro de control local del sistema.
