Admite campos fotovoltaicos de hasta 250 V en circuito abierto y una potencia FV recomendada de hasta 4.000 W en 48 V, entregando hasta 70 A de carga a la batería. Incorpora Bluetooth, VE.Direct y VE.Can, por lo que puede trabajar en paralelo con otros reguladores SmartSolar y monitorizarse fácilmente dentro del ecosistema Victron.

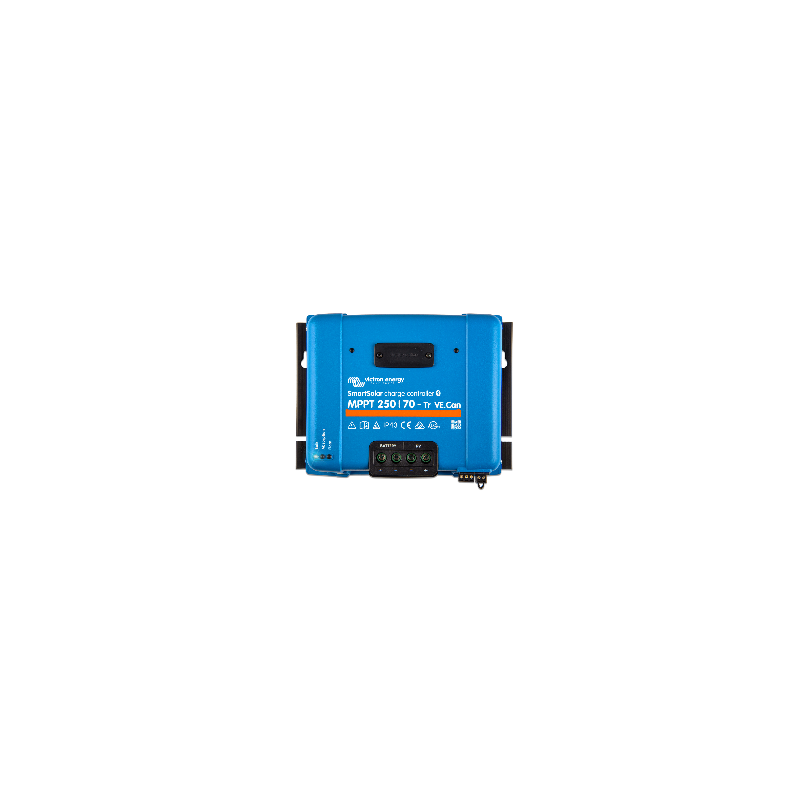

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/70-TR VE.CAN VICTRON ENERGY SCC125070421 01686
Referencia:SCC125070421
Código:01686
Código EAN:8719076051213
CARACTERÍSTICAS
El Victron SmartSolar MPPT 250/70-Tr VE.Can es un regulador de carga solar MPPT de alta corriente, con bornes de tornillo en la entrada FV, pensado para bancos de baterías de 12, 24, 36 o 48 V. Soporta campos fotovoltaicos de hasta 250 V en circuito abierto y ofrece hasta 70 A de carga, con una potencia FV nominal recomendada de hasta 4 kW en sistemas a 48 V.
Lo esencial de un vistazo
Regulador MPPT de 70 A para sistemas de 12, 24, 36 y 48 V, con detección automática en 12/24/48 V y selección manual para 36 V.
Potencia FV nominal recomendada: 1000 W (12 V), 2000 W (24 V), 3000 W (36 V) y hasta 4000 W (48 V).
Entrada fotovoltaica hasta 250 V en circuito abierto, ideal para strings largos de paneles y para reducir pérdidas y sección de cable en líneas largas.
Corriente máxima de cortocircuito FV: 35 A (suma de todas las cadenas conectadas al regulador, con 30 A máx. por conector MC4 en los modelos MC4).
Seguimiento MPPT ultrarrápido con eficiencia máxima cercana al 99 %, optimizando la producción incluso con nubosidad variable.
Bluetooth integrado, VE.Direct y VE.Can para configuración, monitorización y trabajo coordinado con otros reguladores y dispositivos Victron.
Versión Tr con terminales de tornillo en la entrada FV, perfecta para cablear desde cajas de protección y usar secciones de cable generosas.
¿Es para ti?
El regulador de carga solar SmartSolar MPPT 250/70-Tr VE.Can encaja especialmente si:
Tienes una instalación aislada o híbrida con baterías y consumos diarios importantes y necesitas una corriente de carga de hasta 70 A.
Quieres aprovechar un campo fotovoltaico de hasta 4 kW en 48 V con un único regulador MPPT de alta calidad.
Vas a trabajar con series largas de paneles (entrada FV de hasta 250 V) y quieres reducir la sección de cable y la caída de tensión.
Prefieres bornes de tornillo en la entrada fotovoltaica para integrarte con cajas de protección en CC, fusibles y cableado a medida.
Buscas un regulador que se pueda sincronizar con otros SmartSolar vía VE.Can y monitorizar desde un dispositivo GX y el portal Victron VRM.
Introducción
El SmartSolar MPPT 250/70-Tr VE.Can pertenece a la gama de reguladores de carga Victron con interfaz VE.Can, diseñada para instalaciones solares de tamaño medio-grande que requieren campos FV potentes, bancos de baterías de 12–48 V y la posibilidad de trabajar con varios reguladores en paralelo.
Frente a los modelos de 150 V, este regulador permite hasta 250 V en entrada FV, lo que facilita agrupar más módulos en serie y reducir la intensidad en el cableado entre paneles y regulador. Esto no solo disminuye las pérdidas por caída de tensión, sino que también puede abaratar la instalación al permitir usar cables de menor sección en tramos largos.
Ventajas principales
Más paneles en serie, menos cable: los 250 V en circuito abierto permiten strings largos, muy interesantes cuando el generador FV está alejado del cuarto de baterías.
70 A de carga continua: suficientes para aprovechar hasta 4.000 W en 48 V o la potencia equivalente en 12, 24 o 36 V.
MPPT ultrarrápido: mejora la producción respecto a reguladores PWM y MPPT sencillos, sobre todo con sombras parciales o cambios rápidos de irradiación.
Carga inteligente de la batería: algoritmo multietapa adaptativo con ocho perfiles preprogramados y opción de perfil definido por el usuario (plomo-ácido, AGM, gel, litio, etc.).
Amplio rango de tensiones de batería: 12/24/36/48 V, lo que permite reconfigurar el sistema o ampliarlo en el futuro sin cambiar de regulador.
Eficiencia de conversión de hasta el 99 % y refrigeración por convección natural, sin ventilador, reduciendo ruido y mantenimiento.
Protecciones completas: contra polaridad inversa en FV, cortocircuito en salida, sobretemperatura y corrientes inversas desde la batería.
Funcionamiento en paralelo sincronizado con otros SmartSolar VE.Can (hasta 25 unidades) y en paralelo vía Bluetooth (hasta 10 unidades), ideal para sistemas modulares.
¿Qué diferencia hay entre la versión Tr y la versión MC4?
Los modelos SmartSolar MPPT 250/70 VE.Can se ofrecen en dos variantes: Tr y MC4. A nivel eléctrico (70 A, 250 V FV, potencias FV recomendadas, comunicaciones, algoritmo de carga, etc.) son equivalentes: lo que cambia es cómo se conectan los paneles solares.
Versión Tr (terminales de tornillo)
Este modelo 250/70-Tr VE.Can utiliza bornes de tornillo para la entrada FV. Es la opción más versátil cuando:
Se usan cajas de protección en CC (fusibles, seccionadores, magnetotérmicos) entre el campo FV y el regulador.
El instalador trabaja con cables pelados o con punteras, dimensionados y prensados a medida.
Se necesita máxima flexibilidad en sección, tipo de cable y distribución del cableado fotovoltaico.
Versión MC4 (conectores MC4 dobles)
La variante SmartSolar MPPT 250/70-MC4 VE.Can incorpora dos pares de conectores MC4, preparados para enchufar directamente las cadenas de paneles:
Ideal cuando los paneles ya llevan MC4 de fábrica.
Permite una instalación rápida y ordenada, con conexiones fácilmente desconectables para mantenimiento.
Permite usar repartidores MC4 para unir series en paralelo, respetando siempre la corriente máxima de 30 A por conector y los 35 A máximos de cortocircuito FV del regulador.
Esquema de instalación
Esquema básico de instalación del regulador SmartSolar MPPT en una instalación solar con baterías:
El regulador se instala entre el campo fotovoltaico y el banco de baterías, con sus correspondientes protecciones en corriente continua.
Los paneles se conectan a la entrada FV respetando siempre el límite de tensión en circuito abierto indicado por Victron y la corriente máxima de cortocircuito FV.
La conexión a batería se realiza con cables dimensionados a la corriente máxima del regulador y con un fusible o magnetotérmico en el polo positivo, lo más cerca posible de la batería.
Los consumos en corriente continua y el inversor se conectan al banco de baterías mediante sus propios mecanismos de protección y corte.
Para proteger la batería frente a descargas profundas se puede añadir un BatteryProtect o un relé gobernado por el propio regulador.
Este esquema es válido tanto para configuraciones con paneles en serie como para diseños mixtos serie/paralelo, siempre que se respeten los límites de tensión y corriente del regulador.
Funcionamiento y modos de trabajo
Como controlador de carga MPPT, el SmartSolar 250/70 VE.Can ajusta continuamente el punto de trabajo del generador FV para situarse en el punto de máxima potencia (MPPT) y extraer la máxima energía disponible en cada momento.
