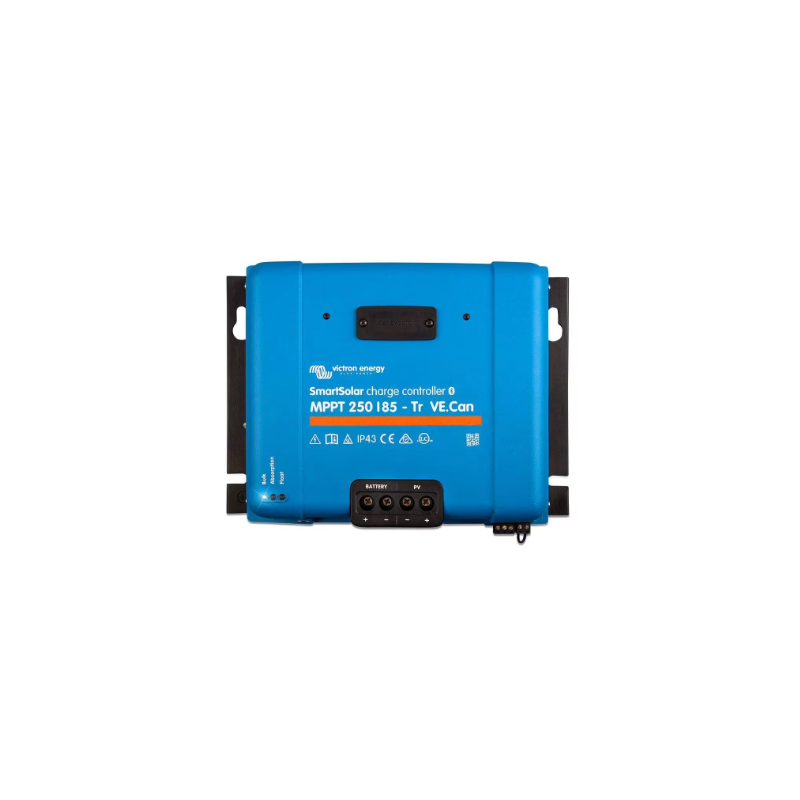

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/85-TR VE. CAN VICTRON ENERGY SCC125085411 01439

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/85-TR VE. CAN VICTRON ENERGY SCC125085411 01439

Referencia:SCC125085411 01439

Código:01439

Código EAN:8719076050896

CARACTERÍSTICAS

El Victron SmartSolar MPPT 250/85-Tr VE.Can es un regulador de carga solar MPPT de muy alta corriente para bancos de baterías de 12, 24, 36 o 48 V. Admite campos fotovoltaicos con hasta 250 V en circuito abierto y puede suministrar hasta 85 A de carga a la batería, con una potencia FV nominal recomendada de hasta 4,9 kW en sistemas a 48 V. La versión Tr utiliza bornes de tornillo en la entrada FV, ideales para cablear desde cajas de protección en corriente continua.

Lo esencial de un vistazo

Regulador MPPT de 85 A para sistemas de 12, 24, 36 y 48 V, con detección automática en 12/24/48 V y selección manual para 36 V.

Potencia FV nominal recomendada: 1200 W (12 V), 2400 W (24 V), 3600 W (36 V) y hasta 4900 W (48 V).

Entrada fotovoltaica hasta 250 V en circuito abierto, pensada para strings largos de paneles y recorridos de cable extensos.

Máxima corriente de cortocircuito FV: 70 A.

Seguimiento MPPT ultrarrápido con eficiencia máxima cercana al 99 %.

Bluetooth integrado, VE.Direct y VE.Can para configuración, monitorización y trabajo coordinado con otros reguladores SmartSolar.

Versión Tr con terminales de tornillo en la entrada FV, optimizada para cablear desde cajas de protección, fusibles y magnetotérmicos en corriente continua.

¿Es para ti?

El regulador de carga solar SmartSolar MPPT 250/85-Tr VE.Can es especialmente adecuado si:

Tienes una instalación aislada o híbrida con baterías y consumos eléctricos elevados, que requieren una corriente de carga de hasta 85 A.

Quieres concentrar un campo fotovoltaico de hasta 4,9 kW en 48 V en un único regulador MPPT de gama alta.

Vas a trabajar con series largas de paneles para minimizar pérdidas en el cableado y el coste en cobre.

Prefieres bornes de tornillo en la entrada FV para conectar fácilmente cables pelados o con punteras desde una caja de protección en CC.

Buscas un regulador que pueda trabajar en paralelo con otros SmartSolar mediante VE.Can y monitorizarse desde un dispositivo GX y de forma remota.

Introducción

El SmartSolar MPPT 250/85-Tr VE.Can forma parte de la gama de controladores de carga solar Victron con interfaz VE.Can, diseñada para instalaciones de tamaño medio-grande con bancos de baterías a 12–48 V y campos fotovoltaicos de varios kilovatios. Su alta tensión de entrada permite agrupar más paneles en serie, reduciendo la intensidad en el tramo de cable entre el generador FV y el regulador, lo que ayuda a disminuir pérdidas y optimizar la sección de cable.

La combinación de Bluetooth, VE.Direct y VE.Can simplifica tanto la puesta en marcha como la monitorización diaria dentro del ecosistema Victron, facilitando la integración con monitores de batería, sensores y dispositivos GX.

Ventajas principales

Más paneles en serie, menos pérdidas: el rango de entrada FV permite diseñar strings largos, muy útiles cuando los paneles están alejados del regulador.

Alta capacidad de carga: los 85 A continuos permiten aprovechar al máximo la potencia FV recomendada en sistemas a 48 V y tensiones inferiores.

MPPT ultrarrápido: mejora la captación frente a reguladores PWM y MPPT más sencillos, especialmente con sombras parciales o irradiación cambiante.

Carga inteligente de la batería: algoritmo multietapa adaptativo con ocho perfiles preprogramados y opción de curva definida por el usuario, compatible con baterías de plomo-ácido y litio.

Amplio rango de tensiones de batería: 12/24/36/48 V, lo que facilita ampliaciones o cambios de tensión sin tener que cambiar de regulador.

Alta eficiencia: rendimiento máximo cercano al 99 % y refrigeración por convección natural, sin ventilador, reduciendo ruido y mantenimiento.

Protecciones integrales: frente a polaridad inversa en FV, cortocircuito en la salida, sobretemperatura y corrientes inversas desde la batería hacia los paneles.

Funcionamiento en paralelo: puede sincronizarse con otros SmartSolar VE.Can (hasta 25 unidades) o trabajar en red VE.Smart mediante Bluetooth (hasta 10 unidades).

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los reguladores SmartSolar MPPT 250/85 VE.Can se ofrecen en versión Tr y en versión MC4. Comparten características eléctricas (85 A, entrada FV a 250 V, potencia FV recomendada, algoritmo de carga, comunicaciones, etc.); lo que cambia es la forma de conectar los paneles.

Versión Tr (este modelo)

El 250/85-Tr VE.Can utiliza bornes de tornillo en la entrada FV. Es la opción más versátil cuando:

Se emplean cajas de protección en corriente continua con fusibles o magnetotérmicos entre el campo FV y el regulador.

Se trabaja con cables pelados o con punteras prensadas a medida.

Se busca máxima flexibilidad en el tipo, sección y distribución del cableado fotovoltaico.

Versión MC4 (250/85-MC4 VE.Can)

La variante MC4 utiliza tres pares de conectores MC4 en la entrada FV, pensados para enchufar directamente las cadenas de paneles:

Ideal cuando los módulos ya vienen con conectores MC4 de fábrica.

Permite una instalación rápida y ordenada, con menos empalmes intermedios.

Facilita el uso de repartidores MC4 para unir varias series en paralelo, respetando siempre los límites de corriente del regulador y las especificaciones de los conectores utilizados.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 250/85-Tr VE.Can en una instalación solar con baterías:

El regulador se instala entre el campo fotovoltaico y el banco de baterías, con sus correspondientes protecciones en corriente continua.

Los paneles se conectan a la entrada FV mediante los bornes de tornillo, respetando el límite de 250 V en circuito abierto y la corriente de cortocircuito FV máxima de 70 A.

La conexión a batería se realiza con cables dimensionados para 85 A y con un fusible o magnetotérmico en el polo positivo, lo más cerca posible de la batería.

Los consumos en corriente continua y el inversor se conectan al banco de baterías mediante sus propios elementos de protección y seccionamiento.

Para proteger la batería frente a descargas profundas se puede añadir un BatteryProtect o un relé gobernado por el propio regulador mediante su relé programable.

Este esquema es válido tanto para configuraciones con paneles en serie como para diseños mixtos serie/paralelo, siempre que se respeten los límites de tensión y corriente del regulador.
