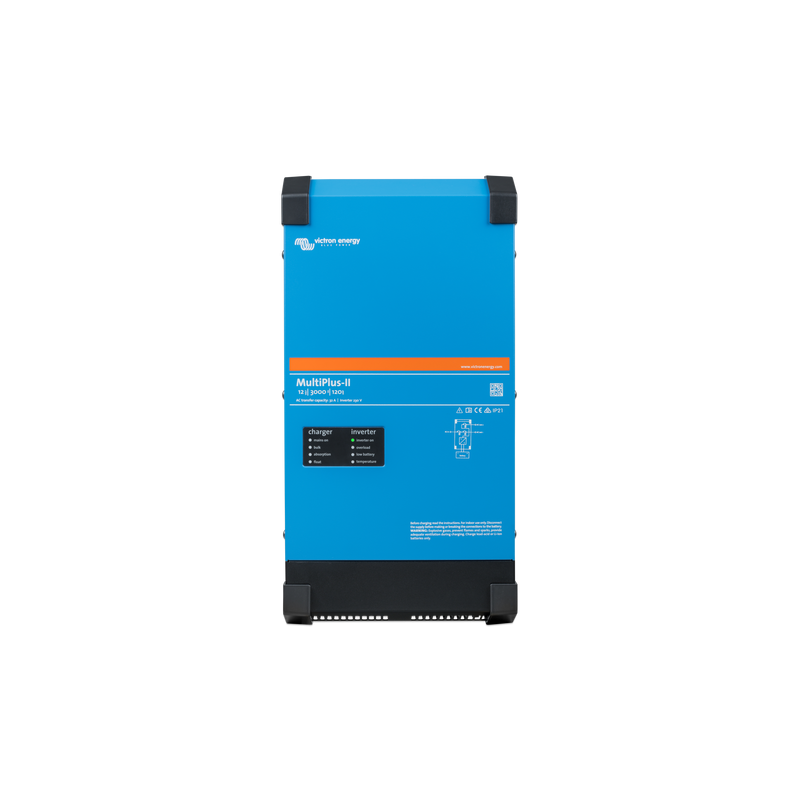

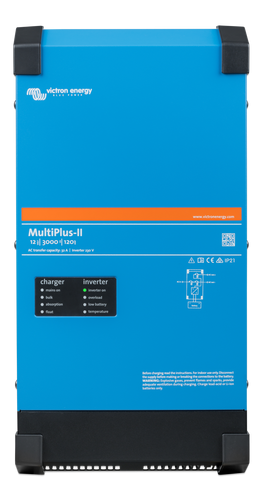

INVERSOR CARGADOR VICTRON MULTIPLUS II 12/3000/120-32 12V 3000VA 230V VE.BUS VICTRON PMP122305010 01566

INVERSOR CARGADOR VICTRON MULTIPLUS II 12/3000/120-32 12V 3000VA 230V VE.BUS VICTRON  PMP122305010 01566

Referencia:  PMP122305010

Código:01566

Código EAN:8719076048916

CARACTERÍSTICAS

El Victron MultiPlus-II 12/3000/120-32 es un inversor/cargador de onda senoidal pura que une en una sola carcasa un inversor de 3000VA, un cargador de baterías de 120A y un conmutador de transferencia de 32A. Trabaja con bancos de 12V y está diseñado tanto para sistemas no conectados a red (barco, camper, vivienda aislada) como para funcionar en modo ESS en instalaciones de autoconsumo conectadas a la red.

Lo esencial de un vistazo

Potencia de salida: 3000VA / 2400W continuos a 25 ºC; aprox. 2200W a 40 ºC y 1700W a 65 ºC.

Sistema de baterías: bancos de 12V, con rango de tensión de entrada de 9,5–17V CC.

Cargador integrado: 120A de corriente de carga máxima en 12V, con algoritmo de carga adaptativa de cuatro etapas (carga inicial, absorción, flotación y almacenamiento).

Conmutador de transferencia: 32A, apto para uso como SAI con tiempos de conmutación inferiores a 20ms.

Potencia pico: hasta alrededor de 5500W para el arranque de cargas con alta corriente de irrupción.

Eficiencia y consumo: eficiencia máxima en torno al 93 %, consumo en vacío típico de 13W y alrededor de 3W en modo búsqueda.

ESS y antiisla: preparado para trabajar como sistema de almacenamiento de energía con función antiisla y homologaciones específicas según país.

VE.Bus y puertos de comunicación: integración con equipos GX, funcionamiento en paralelo/trifásico y amplias opciones de monitorización y control.

Introducción

Este modelo está orientado a usuarios que quieren mantener su sistema en 12V pero necesitan una solución de alto nivel a 230V, capaz de alimentar varios consumos simultáneos de forma continua (neveras eficientes, bombas, electrónica, teletrabajo, herramientas ligeras, pequeños electrodomésticos de cocina…).

Frente a los MultiPlus “clásicos”, la gama MultiPlus-II añade funcionalidades específicas para autoconsumo conectado a red (ESS), función antiisla incorporada y un mayor abanico de opciones de comunicación y control, lo que la hace especialmente interesante para viviendas con fotovoltaica y baterías que quieran disponer de respaldo ante apagones.

Ventajas principales

Centro de energía 3 en 1: inversor senoidal pura, cargador de 120A y conmutador de transferencia de 32A en un solo equipo, simplificando cableado y protecciones.

Gran potencia útil a 12V: 2400W continuos permiten un uso intensivo de electrodomésticos eficientes y equipos electrónicos sin ir tan al límite como con modelos más pequeños.

Preparado para ESS: puede trabajar en topología paralela a la red, apoyando a la instalación fotovoltaica, optimizando autoconsumo y evitando la inyección a red si se configura así.

PowerControl / PowerAssist avanzados: permite limitar la corriente tomada de red/generador y usar la batería como apoyo en picos de demanda, reduciendo disparos de magnetotérmicos y maximizando el confort.

Dos salidas de CA (AC-out-1 y AC-out-2, según configuración): posibilidad de separar consumos prioritarios y no prioritarios, desconectando estos últimos cuando se trabaja sólo con batería.

Monitor de baterías integrado: el propio MultiPlus-II puede gestionar arranques de generador y estrategias de carga basadas en tensión, corriente o estado de carga estimado.

Consumo en reposo optimizado: modos AES y modo búsqueda para reducir de manera importante el consumo cuando las cargas son bajas o inexistentes.

Esquema de instalación

En una instalación típica a 12V, la entrada de CA (AC-in) del MultiPlus-II 12/3000/120-32 se conecta a la red, toma de puerto o generador. Desde la salida principal AC-out-1 se alimentan los consumos prioritarios que deben mantenerse ante un corte (iluminación principal, neveras, electrónica, bombas críticas, enchufes seleccionados…). Una salida secundaria AC-out-2 puede utilizarse para cargas no prioritarias que se desconectan automáticamente cuando el sistema pasa a funcionar con baterías.

El banco de baterías de 12V se conecta directamente a los bornes de CC, con secciones de cable y protecciones dimensionadas según la intensidad esperada. Si la instalación dispone de fotovoltaica, los paneles se conectan a uno o varios reguladores solares MPPT Victron que cargan la batería de 12V; el MultiPlus-II se encargará de suministrar 230V a partir de esa energía en modo inversor y de gestionar la interacción con la red o el generador en modo ESS.

Funcionamiento y modos de trabajo

Con entrada de CA disponible, el MultiPlus-II alimenta las cargas desde esa fuente y utiliza el cargador de 120A para recargar el banco de baterías siguiendo un algoritmo adaptativo de cuatro etapas. Gracias a PowerControl, puede fijarse la corriente máxima que se tomará de la red o generador; el equipo ajustará automáticamente la corriente de carga para no sobrepasar ese límite.

La función PowerAssist permite que el MultiPlus-II aporte potencia desde la batería cuando la demanda de las cargas supera lo que puede entregar la red o el generador. Cuando la demanda baja, la potencia sobrante se utiliza para recargar la batería. En modo ESS, puede además coordinarse con la fotovoltaica para maximizar el autoconsumo y mantener, si se desea, cero vertido a red mediante un sensor de corriente externo.

Si se interrumpe la entrada de CA o se sale del rango permitido, el equipo conmuta de forma automática a modo inversor, manteniendo en servicio las cargas conectadas a la salida prioritaria con un tiempo de conmutación del orden de milisegundos, comparable al de un SAI profesional.

Conectividad y monitorización

Puerto VE.Bus para funcionamiento en paralelo, configuraciones trifásicas y conexión con paneles de control y equipos GX.

Puertos de comunicación adicionales para integración con BMS de litio y otros dispositivos externos.

Compatibilidad con Cerbo GX, Ekrano GX, Color Control GX, Venus GX u otros dispositivos GX, que permiten visualizar y controlar el sistema localmente y a través del portal VRM de Victron.

Uso de VE.Bus Smart Dongle para añadir Bluetooth y monitorizar/configurar el equipo desde la app VictronConnect, así como la interfaz MK3-USB para configuración mediante PC.

Usos recomendados

Viviendas aisladas o semi-aisladas en 12V que combinan baterías, fotovoltaica y generador, y quieren respaldo total ante fallos de red.

Embarcaciones de crucero y yates con banco de 12V y múltiples consumos a 230V, integrados con paneles solares y/o generador.

Campers avanzados y vehículos especiales de 12V que requieren alto nivel de potencia a 230V (oficina móvil, teletrabajo, herramientas ligeras, cocina eficiente…).

Sistemas ESS conectados a red donde el MultiPlus-II actúa como inversor/cargador bidireccional para gestionar baterías y respaldar cargas críticas.

No recomendado para: alimentar de forma habitual, y con un solo equipo, grandes sistemas de aire acondicionado, cocinas eléctricas potentes o maquinaria industrial pesada si el resto del sistema (baterías, cableado, protecciones, generador/red) no está dimensionado acorde. En estos casos puede ser más adecuado valorar configuraciones en paralelo o tensiones superiores (24/48V).

Características técnicas destacadas

Tipo: inversor/cargador Victron Energy MultiPlus-II de onda senoidal pura, monofásico.

Potencia continua: 3000VA / 2400W a 25 ºC; 2200W a 40 ºC; 1700W a 65 ºC.

Potencia pico: aprox. 5500W.

Sistema de baterías: bancos de 12V, rango de tensión de entrada 9,5–17V CC.

Salida CA: 230VAC ±2 %, 50Hz (configurable a 60Hz).

Eficiencia máxima: en torno al 93 % para el modelo de 12V/3000VA.

Consumo en vacío: aprox. 13W en funcionamiento normal; 9W en modo AES; alrededor de 3W en modo búsqueda.

Cargador de baterías: corriente máxima de carga 120A en 12V; tensiones típicas de carga para plomo-ácido: 14,4V (absorción), 13,8V (flotación), 13,2V (modo almacenamiento).

Entrada de CA: rango 187–265VAC, 45–65Hz; corriente máxima de entrada 32A.

Conmutador de transferencia: 32A con función SAI (no-break).

Comunicaciones: puerto VE.Bus, relé programable, puertos I/O programables, entrada para encendido/apagado remoto y conexión de sensores externos (corriente, tensión, temperatura).

Protecciones: contra cortocircuito, sobrecarga, tensión de batería demasiado alta o baja, temperatura excesiva, ondulación de tensión excesiva, fallo de red, etc., según especificaciones Victron.

Ficha técnica y manuales

 Victron inv. Multiplus-II — Ficha técnica con todas las características del inversor-Cargador Multiplus-II de Victron Energy de 3000 a 15000W.

 Victron Manual MultiPlus-II — Manual inversor cargador solar Victron Energy modelo MultiPlus II.

Dimensiones y peso

Dimensiones aproximadas: 546 x 275 x 147 mm (alto x ancho x fondo).

Peso: aproximadamente 19 kg.

Normativas y certificaciones

Cumple normas internacionales de seguridad y compatibilidad electromagnética para inversores/cargadores, incluyendo EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 y EN-IEC 62109-2, así como las normas de emisiones e inmunidad indicadas por Victron Energy.

Garantía

Victron Energy ofrece 5 años de garantía para este inversor/cargador, de acuerdo con sus condiciones oficiales vigentes.

Accesorios o productos compatibles

Panel Digital Multi Control 200/200A GX : control remoto del MultiPlus-II y ajuste del límite de corriente de entrada.

Interfaz Victron MK3-USB VE.Bus a USB-C : necesaria para configuraciones avanzadas del MultiPlus-II desde ordenador o VictronConnect.

VE.Bus Smart Dongle : añade conectividad Bluetooth y permite monitorizar y controlar el equipo desde la app VictronConnect.

Monitor de baterías Victron BMV-712 Smart o SmartShunt : para conocer con precisión estado de carga, corrientes y consumos del banco de 12V.

Cerbo GX MK2 o Ekrano GX : centros de comunicaciones para supervisar y controlar todo el sistema y acceder al portal VRM.
