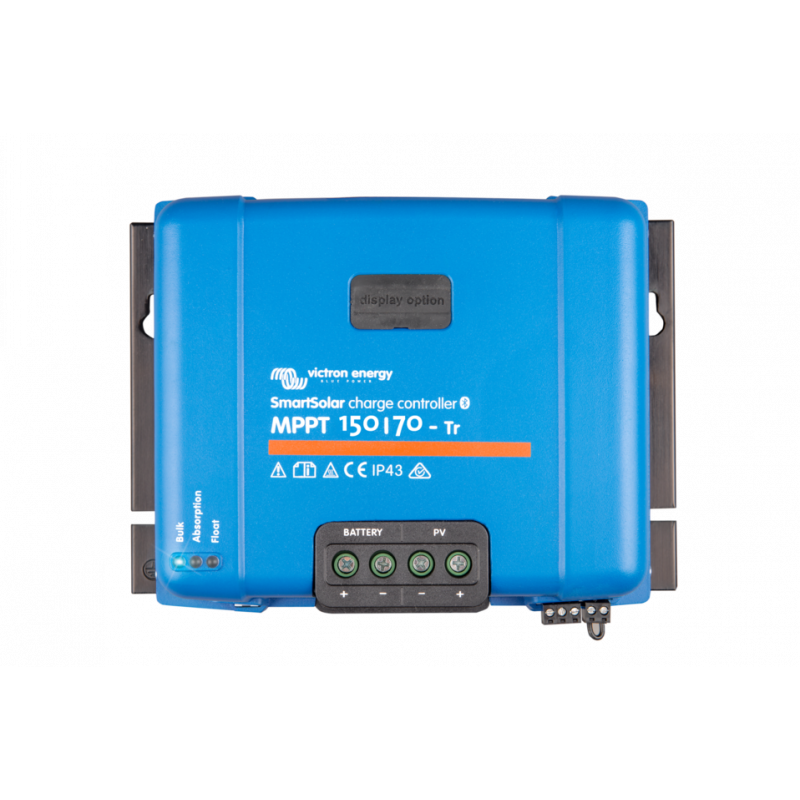

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/70-TR 12/24/36/48V - 70A BLUETOOTH VICTRON ENERGY SCC115070211 00402

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/70-TR 12/24/36/48V - 70A BLUETOOTH VICTRON ENERGY  SCC115070211 00402

Referencia:SCC115070211

Código:00402

Código EAN: 8719076051404

CARACTERÍSTICAS

Regulador de carga solar MPPT de alta corriente para bancos de baterías de 12, 24, 36 o 48 V, capaz de trabajar con campos fotovoltaicos en serie hasta 150 V en circuito abierto y suministrar hasta 70 A de carga a la batería.

Lo esencial de un vistazo

Regulador MPPT de 70 A para instalaciones solares, con detección automática de la tensión de batería en 12/24/48 V.

Potencia FV nominal recomendada (según tensión de batería): 1000 W (12 V), 2000 W (24 V), 3000 W (36 V) y hasta 4000 W (48 V).

Entrada fotovoltaica hasta 150 V en circuito abierto, ideal para conectar varias placas en serie y reducir la caída de tensión en el cableado.

Versión Tr con bornes de tornillo en la entrada FV, pensada para cablear directamente desde cajas de protección y con secciones de cable generosas.

Bluetooth Smart integrado para configurar y supervisar el equipo con la app VictronConnect, sin accesorios adicionales.

Opción de pantalla LCD enchufable SmartSolar Control para ver datos y ajustar parámetros desde el propio regulador.

¿Es para ti?

Este modelo encaja especialmente si:

Tu sistema aislado o de autoconsumo con baterías tiene consumos diarios importantes y necesitas una corriente de carga de hasta 70 A.

Quieres aprovechar un campo fotovoltaico de hasta 4 kW (en 48 V) utilizando un único regulador MPPT.

Vas a trabajar con strings de paneles en serie y te interesa disponer de margen de tensión FV para diseñar el cableado con menor sección.

Prefieres una conexión mediante bornes de tornillo en la entrada FV para adaptarte a tu propia caja de protecciones, conectores y tipos de cable.

Si buscas integrar varios reguladores en paralelo con comunicación dedicada, también existe la versión SmartSolar 150/70-Tr VE.Can, pensada para sistemas más grandes y coordinados.

Introducción

El Victron SmartSolar MPPT 150/70-Tr está pensado para instalaciones solares aisladas de tamaño medio-grande, donde se combinan bancos de baterías de 12–48 V con un campo solar de varios kilovatios y se requiere un regulador fiable, con alta corriente de carga y amplio rango de tensión FV.

Su límite de 150 V en circuito abierto permite agrupar varios módulos en serie, reduciendo la intensidad que circula por los cables entre paneles y regulador, lo que ayuda a contener la sección de cable y las pérdidas por caída de tensión. La integración dentro del ecosistema Victron hace sencilla la combinación con inversores, monitores de batería y equipos de monitorización local o remota.

Ventajas principales

Mayor capacidad de carga: hasta 70 A continuos, ideales para aprovechar campos fotovoltaicos de hasta unos 4 kW en 48 V con un solo regulador.

Seguimiento MPPT ultrarrápido que mejora el aprovechamiento de los paneles, especialmente con cielos cambiantes o sombras parciales.

Un único modelo para diferentes tensiones de batería: compatible con 12, 24, 36 y 48 V (36 V mediante ajuste por software), facilitando ampliaciones y cambios futuros.

Carga inteligente de la batería con algoritmo multietapa adaptativo y perfiles preconfigurados para distintas tecnologías de plomo-ácido y litio.

Configuración flexible desde la app VictronConnect, una pantalla SmartSolar Control o un dispositivo GX, según el nivel de detalle que se desee.

Alta eficiencia de conversión, con rendimiento máximo cercano al 98 % y refrigeración por convección natural, sin ventilador.

Protecciones integrales: frente a polaridad inversa en la entrada FV, sobretemperatura, cortocircuitos y corrientes inversas no deseadas desde la batería hacia los paneles.

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los modelos SmartSolar MPPT 150/60 y 150/70 existen en dos variantes: Tr y MC4. A nivel eléctrico (potencia FV, corriente de carga, tensiones de trabajo, Bluetooth, funciones de carga, etc.) son prácticamente iguales: lo que cambia es solo la forma de conectar los paneles solares.

Versión Tr (Terminales de tornillo)

La entrada fotovoltaica usa bornes de tornillo, pensados para conectar cable pelado o con punteras directamente al regulador. Es la opción más flexible cuando:

Se usan cajas de protección en CC con fusibles o magnetotérmicos.

El instalador trabaja con cables dimensionados y prensados a medida.

Se quiere libertad total en el tipo de conector y sección de cable hasta el regulador.

Versión MC4 (Conectores MC4 dobles)

La entrada fotovoltaica incorpora dos pares de conectores MC4, preparados para enchufar directamente las cadenas de paneles con conectores MC4 estándar. Es la opción más cómoda cuando:

Los paneles ya vienen con conectores MC4 de fábrica.

Se desea una instalación rápida y ordenada, con el menor número de empalmes posible.

Se utilizan repartidores/bifurcadores MC4 para unir varias series en paralelo (respetando siempre la corriente máxima por conector indicada por Victron).

¿Y qué aporta la versión Tr VE.Can frente a este modelo?

Además de las versiones Tr y MC4 estándar, Victron ofrece el SmartSolar 150/70-Tr VE.Can. Comparte la misma parte de potencia (70 A, 150 V FV y potencias FV recomendadas) pero añade un bus de comunicación VE.Can para integrar varios reguladores solares entre sí y con equipos de monitorización GX:

Mismo rango eléctrico (tensiones de batería, corriente de carga, potencia FV, algoritmo de carga y protecciones).

Comunicación adicional VE.Can para coordinar varios MPPT y centralizar datos en dispositivos como Cerbo GX.

Recomendable cuando se instalan varios reguladores en paralelo y se busca una integración más avanzada.

Si solo vas a usar un regulador o un sistema relativamente sencillo, el 150/70-Tr es suficiente; si el proyecto incluye una red de varios MPPT, conviene valorar la variante VE.Can.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 150/70-Tr:

El regulador se instala entre el campo fotovoltaico y el banco de baterías.

Los paneles se conectan a la entrada FV mediante los bornes de tornillo, respetando siempre el límite de 150 V en circuito abierto indicado por Victron (considerando la tensión de los módulos a baja temperatura).

La conexión a batería se realiza con cables de sección adecuada a la corriente máxima de 70 A y con protección mediante fusible o magnetotérmico en el polo positivo.

Los consumos en corriente continua y el inversor se conectan al banco de baterías a través de sus propios mecanismos de protección y corte.

Para proteger la batería frente a descargas profundas se puede añadir un BatteryProtect o un relé gobernado por el regulador mediante su relé programable.

Orden recomendado de conexión:

Para conectar: primero la batería, después las cargas o dispositivos de protección y, por último, los paneles solares.

Para de

sconectar: primero los paneles solares, luego las cargas o dispositivos de protección y, al final, la batería.

Este esquema es válido tanto para instalaciones con paneles en serie como para configuraciones mixtas serie/paralelo, siempre que se respeten los límites de tensión y de corriente del regulador.

Funcionamiento y modos de trabajo

El SmartSolar MPPT 150/70 ajusta continuamente el punto de trabajo del campo fotovoltaico para encontrar el punto de máxima potencia (MPPT) y extraer la mayor energía posible de los paneles en cada momento.

Realiza una carga multietapa de la batería (carga inicial, absorción y flotación), con ecualización opcional en baterías de plomo abiertas cuando el fabricante lo recomienda.

La duración de la fase de absorción es adaptativa: se acorta si la batería llega casi llena y se alarga cuando llega muy descargada, evitando sobrecargas.

Si la potencia disponible de los paneles supera el valor nominal o la temperatura interna es elevada, el regulador reduce automáticamente la corriente de carga para proteger la electrónica.

Incluye función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas, dentro de los márgenes definidos por Victron.

En combinación con un dispositivo externo como Victron BatteryProtect o un relé de corte, puede contribuir a evitar descargas profundas frecuentes desconectando automáticamente las cargas cuando la batería baja de un cierto umbral.

Conectividad y monitorización

Este regulador incorpora Bluetooth Smart de serie, de modo que se conecta directamente a la aplicación VictronConnect desde un smartphone, tablet u ordenador compatible.

Con VictronConnect puedes:

Ver en tiempo real la tensión e intensidad en la batería y en el generador fotovoltaico.

Consultar el historial de producción y las alarmas registradas.

Seleccionar el tipo de batería, ajustar las tensiones de carga, los tiempos de absorción y parámetros avanzados.

El puerto VE.Direct permite integrarlo con pantallas remotas, monitores de batería (BMV, SmartShunt) y equipos de monitorización GX (Cerbo GX, Color Control, etc.), ya sea para visualizar datos en local o a través del portal Victron VRM.

Si se desea una visualización directa en el propio regulador, se puede añadir la pantalla LCD enchufable SmartSolar Control, que se conecta en el frontal sin necesidad de cables.

Conectividad y monitorización del regulador Victron SmartSolar MPPT mediante VictronConnect, pantalla LCD y puerto VE.Direct

Usos recomendados

Viviendas aisladas de uso habitual, casas de campo y refugios con consumos eléctricos relevantes durante todo el año.

Instalaciones a 48 V que necesitan aprovechar campos solares cercanos a los 4 kW con un único regulador MPPT.

Sistemas a 12 o 24 V con grandes bancos de baterías y generadores FV de cierta entidad.

Aplicaciones profesionales remotas (telecomunicaciones, bombeo, vigilancia, estaciones de medida) que requieran supervisión básica y gran fiabilidad.

Instalaciones Victron existentes donde se quiere añadir un regulador MPPT de mayor corriente manteniendo compatibilidad con baterías, monitores y equipos GX.
