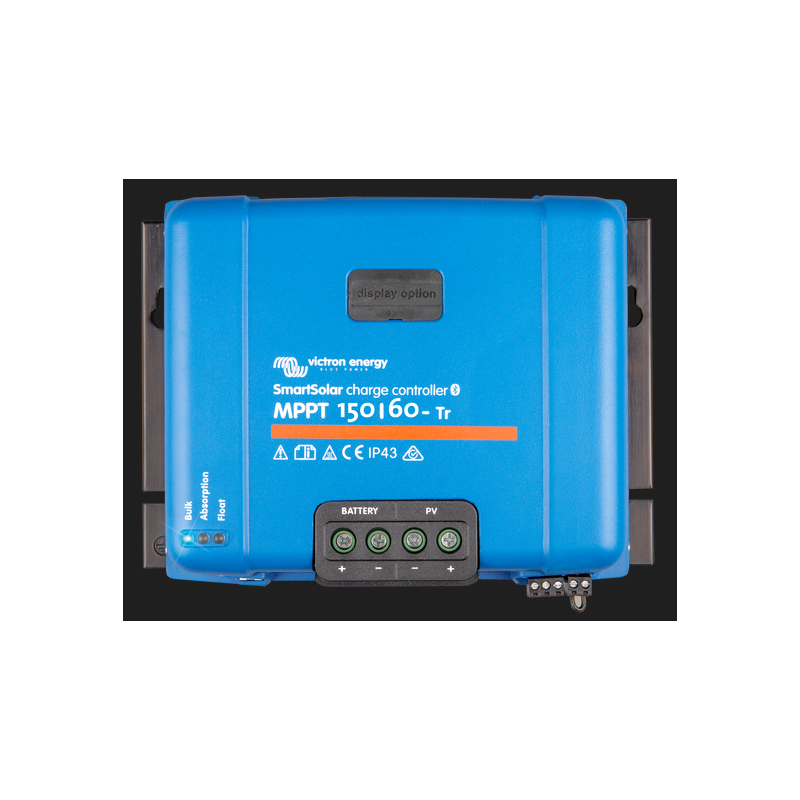

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/60-TR 12/24/36/48V - 60A BLUETOOTH VICTRON ENERGY SCC115060210 00463

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/60-TR 12/24/36/48V - 60A BLUETOOTH VICTRON ENERGY SCC115060210 00463

Referencia:SCC115060210

Código:00463

Código EAN: 8719076051381

CARACTERÍSTICAS

Regulador de carga solar MPPT de alta corriente para bancos de baterías de 12, 24, 36 o 48 V, capaz de trabajar con campos fotovoltaicos en serie hasta 150 V en circuito abierto y entregar hasta 60 A de carga a la batería.

Lo esencial de un vistazo

Regulador MPPT de 60 A para sistemas de 12, 24, 36 y 48 V, con detección automática de la tensión de batería en 12/24/48 V.

Potencia FV nominal recomendada (según tensión de batería): 860 W (12 V), 1720 W (24 V), 2580 W (36 V) y hasta 3440 W (48 V).

Entrada fotovoltaica hasta 150 V en circuito abierto, ideal para conectar varios módulos en serie y reducir sección de cable.

Bluetooth Smart integrado para configurar y supervisar el equipo con la app VictronConnect, sin accesorios adicionales.

Versión Tr con bornes de tornillo en la entrada FV, pensada para cableado directo desde cajas de protección y secciones de cable generosas.

Opción de pantalla LCD enchufable SmartSolar Control para ver datos y ajustar parámetros desde el propio regulador.

¿Es para ti?

Este modelo encaja especialmente si:

Tienes una instalación aislada o de autoconsumo con baterías y quieres concentrar hasta 60 A de carga en un solo regulador.

Vas a montar cadenas de paneles en serie y quieres aprovechar un rango de tensión FV amplio (hasta 150 V en circuito abierto).

Quieres controlar el sistema desde el móvil o el ordenador mediante Bluetooth, sin añadir módulos externos.

Prefieres terminales de tornillo para entrar con el cable procedente de la caja de protecciones de continua o de secciones de cable personalizadas.

Si prevés ampliar la instalación con más potencia fotovoltaica o demandas de energía mayores, puede valorarse el paso a modelos superiores de la gama SmartSolar (por ejemplo 150/70 o 150/100, según el diseño del campo solar).

Introducción

El Victron SmartSolar MPPT 150/60-Tr está orientado a instalaciones solares aisladas de tamaño medio que requieren un regulador robusto, capaz de gestionar varios paneles en serie y suministrar una corriente de carga elevada a bancos de baterías de 12–48 V.

Su límite de 150 V en circuito abierto permite diseñar strings largos, reduciendo intensidades en el tramo entre paneles y regulador y, por tanto, la caída de tensión y la sección necesaria del cable. La integración en el ecosistema Victron facilita combinarlo con inversores, monitores de batería y equipos de monitorización local o remota sin complicar el cableado

Ventajas principales

Gran capacidad de carga: hasta 60 A continuos, suficientes para aprovechar campos solares de alrededor de 3,4 kW en sistemas de 48 V.

Aprovechamiento óptimo de los paneles gracias al seguimiento MPPT ultrarrápido, especialmente interesante con nubosidad variable o sombras parciales.

Un solo regulador para varios voltajes de sistema: compatible con baterías de 12, 24, 36 o 48 V (36 V mediante ajuste por software).

Carga inteligente de la batería con algoritmo multietapa programable y perfiles predefinidos para diferentes tecnologías de plomo-ácido y litio.

Configuración flexible desde VictronConnect, la pantalla enchufable SmartSolar Control o un dispositivo GX, según el nivel de monitorización que se necesite.

Diseño robusto y eficiente, con rendimiento máximo cercano al 98 % y refrigeración por convección natural, sin ventilador.

Amplia protección electrónica: contra polaridad inversa en la entrada FV, sobretemperatura, cortocircuitos y corrientes inversas no deseadas.

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los modelos SmartSolar MPPT 150/60 y 150/70 existen en dos variantes: Tr y MC4. A nivel eléctrico (potencia FV, corriente de carga, tensiones de trabajo, Bluetooth, funciones de carga, etc.) son prácticamente iguales: lo que cambia es solo la forma de conectar los paneles solares.

Versión Tr (Terminales de tornillo)

La entrada fotovoltaica usa bornes de tornillo, pensados para conectar cable pelado o con punteras directamente al regulador. Es la opción más flexible cuando:

Se usan cajas de protección en CC con fusibles o magnetotérmicos.

El instalador trabaja con cables dimensionados y prensados a medida.

Se quiere libertad total en el tipo de conector y sección de cable hasta el regulador.

Versión MC4 (Conectores MC4 dobles)

La entrada fotovoltaica incorpora dos pares de conectores MC4, preparados para enchufar directamente las cadenas de paneles con conectores MC4 estándar. Es la opción más cómoda cuando:

Los paneles ya vienen con conectores MC4 de fábrica.

Se desea una instalación rápida y ordenada, con el menor número de empalmes posible.

Se utilizan repartidores/bifurcadores MC4 para unir varias series en paralelo (respetando siempre la corriente máxima por conector indicada por Victron).

En resumen: la elección entre Tr y MC4 depende de cómo vayas a cablear los paneles. El comportamiento del regulador, la potencia admitida, la tensión de trabajo, el Bluetooth y el resto de funciones son los mismos; lo que cambia es el tipo de conexión en la entrada fotovoltaica.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 150/60-Tr:

El regulador se instala entre el generador fotovoltaico y el banco de baterías.

Los paneles se conectan a la entrada FV respetando siempre el límite de 150 V en circuito abierto indicado por Victron (considerando la tensión de los módulos a baja temperatura).

La salida a batería se realiza con cable de sección adecuada a la corriente máxima de 60 A y con protección mediante fusible o magnetotérmico en el polo positivo.

Los consumos en corriente continua y el inversor se conectan directamente al banco de baterías, cada uno con sus propios elementos de corte y protección.

Para proteger la batería frente a descargas excesivas puede añadirse un BatteryProtect o un relé gobernado por el propio regulador (a través de su relé programable o la salida de carga virtual).

Orden de conexión recomendado:

Para conectar: primero la batería, después las cargas o dispositivos de protección y, por último, los paneles solares.

Para desconectar: primero los paneles solares, luego las cargas o dispositivos de protección y, al final, la batería.

• tería.

Este esquema es válido tanto para instalaciones con paneles en serie como para configuraciones mixtas serie/paralelo, siempre que se respeten los límites de tensión y de corriente del regulador.

Funcionamiento y modos de trabajo

El SmartSolar MPPT 150/60 ajusta continuamente el punto de trabajo del campo fotovoltaico para encontrar el punto de máxima potencia (MPPT) y extraer la máxima energía de los paneles en cada momento.

Realiza una carga multietapa de la batería (carga inicial, absorción y flotación), con ecualización opcional en baterías de plomo abiertas cuando el fabricante de la batería lo recomienda.

La duración de la fase de absorción es adaptativa: se acorta si la batería llega cargada y se alarga cuando llega más descargada, evitando sobrecargas innecesarias.

Si la potencia disponible de los paneles supera la nominal o la temperatura interna aumenta demasiado, el regulador limita automáticamente la corriente de carga para protegerse y proteger la instalación.

Incluye función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas, dentro de los márgenes definidos por Victron.

En combinación con un dispositivo externo como Victron BatteryProtect o un relé de corte, el regulador puede ayudar a gestionar la desconexión de las cargas cuando la batería baja por debajo del umbral fijado, reduciendo el riesgo de descargas profundas repetidas.

Conectividad y monitorización

Este regulador incorpora Bluetooth Smart de serie, por lo que se enlaza directamente con la aplicación VictronConnect desde un smartphone, tablet u ordenador compatible.

Con VictronConnect puedes:

Ver en tiempo real la tensión e intensidad en la batería y en el campo solar.

Consultar el historial de producción de los últimos días, así como eventuales alarmas.

Elegir el tipo de batería, ajustar las tensiones de carga, los tiempos de absorción y otros parámetros avanzados.

El puerto VE.Direct permite conectarlo a pantallas remotas, monitores de batería (BMV, SmartShunt) y equipos de monitorización GX (Cerbo GX, Color Control, etc.) para disponer de datos detallados en local o a través del portal Victron VRM.

Si se desea una visualización directa en el propio regulador, se puede añadir la pantalla LCD enchufable SmartSolar Control, que se conecta en el frontal sin necesidad de cables.

Conectividad y monitorización del regulador Victron SmartSolar MPPT mediante VictronConnect, pantalla LCD y puerto VE.Direct

Usos recomendados

Viviendas aisladas, casas de campo y refugios con consumos medios y varios días de uso continuado.

Instalaciones a 48 V que requieren potencias fotovoltaicas alrededor de 3–3,5 kW con un solo regulador.

Sistemas a 12 o 24 V con grandes bancos de baterías y campos solares dimensionados cerca del límite del regulador.

Aplicaciones profesionales remotas (telecomunicaciones, bombeo, vigilancia, instrumentación) donde se necesite supervisión básica y fiabilidad a largo plazo.

Instalaciones Victron existentes donde se quiera añadir un regulador MPPT que se integre fácilmente con monitores de batería y dispositivos GX.

Contenido relacionado

Para el dimensionado del campo solar, la elección de la tensión del sistema o el ajuste de las tensiones de carga, el instalador puede apoyarse en los manuales de Victron, en las guías de uso de la app VictronConnect y en la documentación de diseño de sistemas aislados del fabricante.

Características técnicas destacadas

Corriente máxima de carga: 60 A.

Tensiones de batería compatibles: 12 / 24 / 36 / 48 V (detección automática en 12/24/48 V; 36 V mediante configuración específica por software).

Potencia FV nominal recomendada: 860 W (12 V); 1720 W (24 V); 2580 W (36 V); 3440 W (48 V).

Tensión máxima de circuito abierto FV: 150 V (tener en cuenta la tensión de los paneles en frío al diseñar las series).

Máxima corriente de cortocircuito FV: 50 A (suma de todas las cadenas conectadas al regulador).

Eficiencia máxima de conversión: en torno al 98 %, con refrigeración por convección natural y sin ventilador.

Autoconsumo: inferior a 35 mA a 12 V y alrededor de 20 mA a 48 V.

Algoritmo de carga: multietapa adaptativo con varios perfiles preprogramados y opción de perfil definido por el usuario.

Comunicaciones: Bluetooth Smart integrado y puerto VE.Direct para conexión a pantallas, dispositivos GX o PC.

Protecciones: frente a polaridad inversa en la entrada FV, cortocircuito, sobretemperatura y corrientes inversas desde la batería hacia los paneles.

Carcasa y conexiones: color azul Victron (RAL 5012), grado de protección IP43 para la electrónica e IP22 en la zona de conexiones, bornes de batería y FV (versión Tr) para conductores de hasta 35 mm² / AWG2.

Ficha técnica y manuales

 Victron SmartSolar 150/60_70 — Ficha técnica con todas las características del regulador de carga solar Victron Smart Solar 150/60 y 150/70.

 Victron SmartSolar y BlueSolar — Ficha con todas las características de los reguladores de carga MPPT BlueSolar y SmartSolar de victron Energy.

 Victron M. SmartSolar 150-250V — Manual regulador de carga solar Victron Energy modelo SmartSolar MPPT desde el 150/60 al 250/70.

Dimensiones y peso

Dimensiones (alto x ancho x fondo): 185 x 250 x 95 mm (versión Tr).

Peso: aproximadamente 3 kg.

Normativas y certificaciones

Este regulador de carga cumple con las principales normativas internacionales de seguridad para equipos de conversión de potencia, como EN/IEC 62109-1, UL 1741 y CSA C22.2, según la documentación oficial de Victron Energy.

Garantía

El regulador de carga Victron SmartSolar MPPT 150/60-Tr dispone de 5 años de garantía oficial del fabricante Victron Energy, conforme a sus condiciones generales de garantía.

Accesorios o productos compatibles

Sensor de baterías Victron Smart Battery Sense largo alcance: mide tensión y temperatura directamente en la batería y envía los datos por Bluetooth al regulador.

Monitor de baterías Victron BMV: monitores de baterías con Bluetooth para conocer con precisión el estado de carga (SOC).

Derivador de baterías Victron SmartShunt: shunt inteligente que mide la corriente y el estado de carga de la batería e integra los datos en el sistema Victron.

Monitorización Victron MPPT Control: pantalla remota para reguladores MPPT Victron, conectada mediante VE.Direct.

Monitorizaciones Victron GX: para monitorización local y remota avanzada de la instalación solar.

Pantallas de control y paneles remotos compatibles con reguladores SmartSolar y el bus VE.Direct para visualización local de datos.

Cajas de conexiones y cubiertas para bornes, recomendadas cuando el regulador se instala en zonas accesibles o expuestas al polvo.

Cables VE.Direct e interfaz VE.Direct–USB para conectar el regulador a ordenadores u otros sistemas de monitorización y control.

Preguntas Frecuentes sobre Reguladores solares MPPT (FAQS)

Si quieres sacar más energía de tus paneles, especialmente en días nublados, con temperaturas frías o cuando conectas varios paneles en serie, el MPPT suele compensar la diferencia de precio. Un PWM puede valer cuando tienes 1–2 paneles y buscas la alternativa más económica. Si dudas, mira cuántos paneles quieres y cómo los vas a conectar: si hay serie y cadenas largas, apunta a MPPT.
