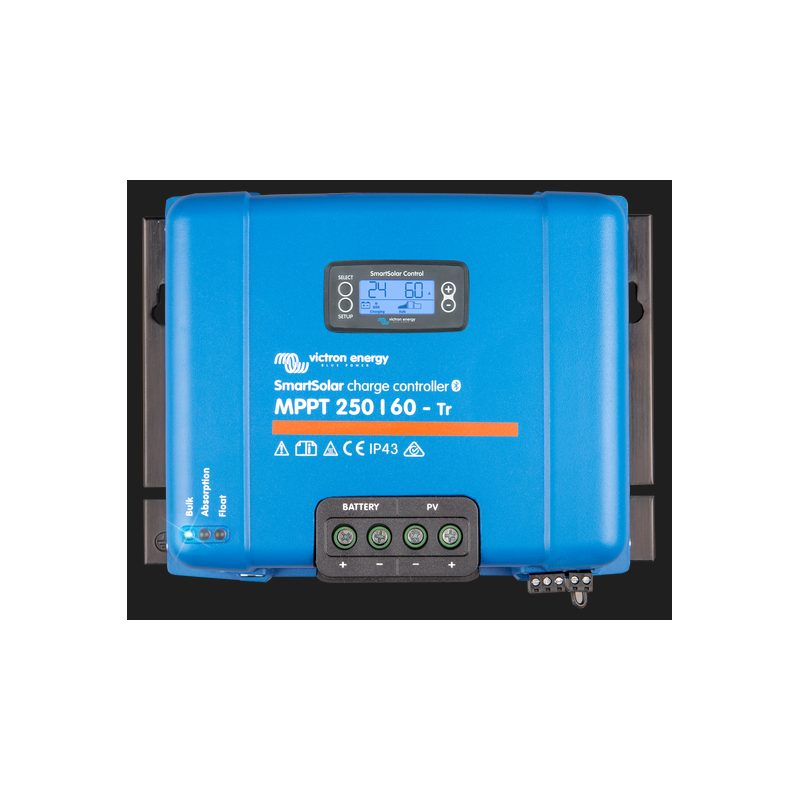

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/60-TR 12/24/36/48V VICTRON ENERGY CON BLUETOOTH SCC125060221 01207

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/60-TR 12/24/36/48V VICTRON ENERGY CON BLUETOOTH SCC125060221 01207

Referencia:SCC125060221 01207

Código: 01207

CARACTERÍSTICAS

Regulador de carga solar MPPT de alta corriente con bornes de tornillo para la entrada FV, diseñado para bancos de baterías de 12, 24, 36 o 48 V. Admite campos fotovoltaicos en serie de hasta 250 V en circuito abierto y puede entregar hasta 60 A de carga a la batería.

Lo esencial de un vistazo

Regulador MPPT de 60 A para sistemas de 12, 24, 36 y 48 V, con detección automática de la tensión de batería en 12/24/48 V y selección manual para 36 V.

Potencia FV nominal recomendada: 860 W (12 V), 1720 W (24 V), 2580 W (36 V) y hasta 3440 W (48 V).

Entrada fotovoltaica hasta 250 V en circuito abierto, ideal para conectar muchas placas en serie y reducir la intensidad y la sección de cable entre paneles y regulador.

Seguimiento MPPT ultrarrápido con eficiencia máxima del 99 %, pensado para sacar el máximo partido a los paneles incluso con nubosidad variable.

Bluetooth integrado para configurar y supervisar el regulador desde la app VictronConnect (smartphone, tablet o PC con adaptador).

Puerto VE.Direct para integrarlo con pantallas, dispositivos GX (Cerbo GX, etc.) o un PC para monitorización local o remota.

Versión Tr con bornes de tornillo en la entrada FV, perfecta para cablear desde cajas de protección y usar secciones de cable generosas.

¿Es para ti?

Este regulador de carga solar encaja especialmente si:

Buscas un regulador MPPT robusto para una instalación aislada o híbrida con baterías y consumos diarios moderados/altos.

Quieres aprovechar un campo fotovoltaico de hasta unos 3,4 kW en 48 V con un único regulador.

Te interesa trabajar con strings largos de paneles en serie para reducir la caída de tensión y el grosor del cableado (gracias a los 250 V FV en circuito abierto).

Prefieres una conexión mediante bornes de tornillo en la entrada FV para adaptarte a tus propias cajas de protección, fusibles y tipos de cable.

Quieres un equipo que se integre bien en el ecosistema Victron: VictronConnect, Smart Battery Sense, BMV/SmartShunt y dispositivos GX.

Introducción

El Victron SmartSolar MPPT 250/60-Tr está pensado para instalaciones solares aisladas de nivel medio y sistemas con baterías donde se quiere combinar un campo FV relativamente grande con un regulador fiable, eficiente y fácil de monitorizar.

La posibilidad de trabajar con hasta 250 V en la entrada fotovoltaica permite agrupar más paneles en serie que con los modelos de 150 V, reduciendo la intensidad que circula por el cableado, las pérdidas por caída de tensión y, en muchos casos, el coste en cobre. Gracias a su electrónica de alto rendimiento y a su integración con la app VictronConnect, es una pieza clave en instalaciones Victron modernas.

Ventajas principales

Más paneles en serie, menos cable: el límite de 250 V en circuito abierto facilita el diseño de strings largos, muy útil cuando los paneles están lejos del cuarto técnico.

60 A de carga continua, suficientes para aprovechar hasta 3440 W en 48 V con un solo regulador, o la potencia equivalente en tensiones inferiores.

Seguimiento MPPT ultrarrápido que mejora la captación de energía frente a reguladores PWM y MPPT más simples, especialmente con sombras parciales o cielos cambiantes.

Carga inteligente de la batería con algoritmo multietapa adaptativo y ocho perfiles preprogramados, además de la opción de un algoritmo definido por el usuario.

Amplio rango de tensiones de batería (12/24/36/48 V) que da margen para ampliar o reconfigurar el sistema en el futuro sin cambiar de regulador.

Eficiencia máxima del 99 % y refrigeración por convección natural, sin ventilador, lo que reduce el ruido y las partes móviles.

Protecciones electrónicas completas: contra polaridad inversa en los paneles, cortocircuito en la salida y sobretemperatura.

Funcionamiento en paralelo posible con otros reguladores SmartSolar, lo que facilita ampliaciones de campo FV (según la filosofía de diseño Victron).

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los modelos SmartSolar MPPT 250/60 y 250/70 se ofrecen en dos variantes: Tr y MC4. A nivel eléctrico (corriente de carga, tensiones de trabajo, potencia FV, Bluetooth, VE.Direct, algoritmo de carga, etc.) son equivalentes; la diferencia está en cómo se conectan los paneles solares.

Versión Tr (terminales de tornillo)

Este modelo 250/60-Tr utiliza bornes de tornillo para la entrada FV, pensados para conectar cable pelado o con punteras directamente al regulador. Es la opción más flexible cuando:

Se emplean cajas de protección en CC (fusibles, seccionadores, magnetotérmicos) entre paneles y regulador.

Se trabaja con cableado dimensionado a medida y prensado profesional.

Se quiere libertad total en el tipo de conector, sección y recorrido de los cables hasta el regulador.

Versión MC4 (conectores MC4 dobles)

La variante SmartSolar MPPT 250/60-MC4 incorpora dos pares de conectores MC4 macho/hembra, preparados para enchufar directamente las cadenas de paneles con conectores MC4 estándar. Es especialmente cómoda cuando:

Los paneles ya vienen con conectores MC4 de fábrica.

Se busca una instalación rápida y ordenada, con menos empalmes y conexiones intermedias.

Se utilizan repartidores MC4 para unir varias series en paralelo, respetando siempre la corriente máxima por conector (30 A) indicada por Victron.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 250/60-Tr en una instalación solar con baterías:

El regulador se instala entre el campo fotovoltaico y el banco de baterías, con sus correspondientes protecciones en corriente continua.

Los paneles se conectan a la entrada FV a través de los bornes de tornillo, respetando siempre el límite de 250 V en circuito abierto (teniendo en cuenta la tensión de los módulos a baja temperatura).

La conexión a batería se realiza con cables dimensionados para 60 A y con un fusible o magnetotérmico en el polo positivo, lo más cerca posible de la batería.

Los consumos en corriente continua y el inversor se conectan al banco de baterías mediante sus propios sistemas de protección y corte.

Es recomendable añadir un BatteryProtect o un relé controlado por el regulador para proteger la batería frente a descargas profundas frecuentes.

Esquema de montaje del regulador Victron SmartSolar MPPT 250/60-Tr en una instalación solar aislada con baterías
