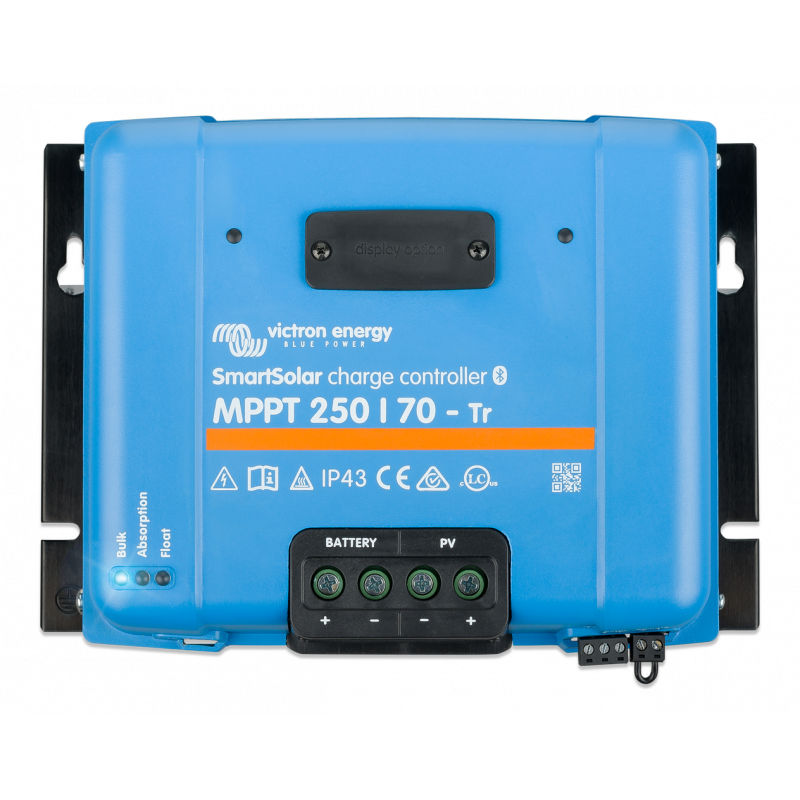

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/70-TR 12/24/36/48V VICTRON ENERGY SCC125070220 00650

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/70-TR 12/24/36/48V VICTRON ENERGY SCC125070220 00650

Referencia:SCC125070220:

Codigo:00650

Código EAN:8719076050865

CARACTERÍSTICAS

El Victron SmartSolar MPPT 250/70-Tr es un regulador de carga solar MPPT de alta corriente, con bornes de tornillo en la entrada FV, diseñado para bancos de baterías de 12, 24, 36 o 48 V. Puede gestionar campos fotovoltaicos de hasta 250 V en circuito abierto y suministra hasta 70 A de carga a la batería, con una potencia FV recomendada de hasta 4 kW en sistemas a 48 V.

Lo esencial de un vistazo

Regulador MPPT de 70 A para sistemas de 12, 24, 36 y 48 V, con detección automática de la tensión de batería en 12/24/48 V y selección manual para 36 V.

Potencia FV nominal recomendada: 1000 W (12 V), 2000 W (24 V), 3000 W (36 V) y hasta 4000 W (48 V).

Entrada fotovoltaica hasta 250 V en circuito abierto, ideal para strings largos de paneles y para reducir la sección de cable entre el campo FV y el regulador.

Corriente de cortocircuito FV máxima: 35 A en el campo solar, con limitación adicional de 30 A por conector MC4 en los modelos MC4.

Seguimiento MPPT ultrarrápido con eficiencia máxima del 99 %, para exprimir al máximo la producción solar incluso con nubosidad variable.

Bluetooth integrado y puerto VE.Direct para configuración y monitorización mediante VictronConnect, pantallas y dispositivos GX.

Versión Tr con terminales de tornillo en la entrada FV, perfecta para cablear desde cajas de protección y utilizar cables de gran sección.

¿Es para ti?

El regulador de carga solar SmartSolar MPPT 250/70-Tr encaja especialmente si:

Tu instalación aislada o híbrida con baterías tiene consumos importantes y necesitas una corriente de carga de hasta 70 A.

Quieres aprovechar un campo fotovoltaico de hasta 4 kW en 48 V con un solo controlador MPPT.

Vas a trabajar con series largas de paneles y te interesa una entrada de hasta 250 V para reducir pérdidas en el cableado y la sección de los cables.

Prefieres conexión mediante bornes de tornillo en la entrada FV, porque trabajas con cajas de protección en CC, fusibles y cableado a medida.

Quieres que el regulador se integre fácilmente en un sistema Victron con Smart Battery Sense, BMV, SmartShunt y equipos de monitorización GX.

Introducción

El SmartSolar MPPT 250/70-Tr está pensado para instalaciones solares aisladas de tamaño medio-grande, que combinan campos solares de varios kilovatios con bancos de baterías de 12–48 V. El salto a 250 V de tensión de entrada frente a los modelos de 150 V permite agrupar más paneles en serie y reducir la intensidad en el tramo de cable entre paneles y regulador, lo que ayuda a contener tanto las pérdidas como el coste del cableado.

Como controlador de carga solar MPPT de la gama SmartSolar, incorpora Bluetooth y VE.Direct, facilitando la configuración con la app VictronConnect y la integración con pantallas y dispositivos de monitorización Victron.

Ventajas principales

Más margen de tensión FV: los 250 V en circuito abierto permiten diseñar strings largos, especialmente útiles cuando los paneles están lejos del regulador.

70 A de carga para sacar partido a campos fotovoltaicos de hasta 4.000 W en 48 V, o la potencia equivalente en tensiones inferiores.

MPPT ultrarrápido que mejora la captación de energía frente a reguladores PWM y MPPT más sencillos, especialmente con sombras parciales o cielos cambiantes.

Carga inteligente de la batería con algoritmo multietapa adaptativo, ocho algoritmos preprogramados y opción de perfil definido por el usuario.

Compatibilidad con 12/24/36/48 V, lo que facilita ampliaciones o cambios de tensión del banco de baterías sin cambiar de regulador.

Eficiencia de conversión de hasta el 99 % y refrigeración por convección natural, sin ventilador, reduciendo ruido y mantenimiento.

Protecciones electrónicas completas: contra polaridad inversa en paneles, cortocircuito en salida, sobretemperatura y corriente inversa desde la batería.

Funcionamiento en paralelo con otros reguladores SmartSolar (no sincronizado) para ampliar el campo FV por etapas.

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los modelos SmartSolar MPPT 250/70 existen en versión Tr y en versión MC4. A nivel de potencia (70 A, 250 V FV, potencias FV recomendadas, algoritmo de carga, etc.) son equivalentes; la diferencia está en cómo se conectan los paneles solares.

Versión Tr (terminales de tornillo)

Este modelo 250/70-Tr utiliza bornes de tornillo para la entrada FV. Resulta especialmente interesante cuando:

Se emplean cajas de protección en corriente continua entre campo FV y regulador.

El instalador trabaja con cable pelado o con punteras prensadas a medida.

Se necesita máxima flexibilidad en sección, tipo de cable y distribución de las líneas FV.

Versión MC4 (conectores MC4 dobles)

La variante SmartSolar MPPT 250/70-MC4 incorpora dos pares de conectores MC4 macho/hembra, preparados para enchufar directamente las cadenas de paneles:

Ideal cuando los paneles ya traen MC4 de fábrica.

Permite una instalación rápida y ordenada, con menos empalmes intermedios.

Admite el uso de repartidores MC4 para unir series en paralelo, respetando siempre la corriente máxima de 30 A por conector y los 35 A máximos de cortocircuito FV del regulador.

Esquema de instalación

Esquema básico de instalación del SmartSolar MPPT 250/70-Tr en una instalación solar con baterías:

El regulador se conecta entre el campo fotovoltaico y el banco de baterías, cada uno con sus fusibles o magnetotérmicos de protección.

Los paneles se agrupan en series/paralelo y se conectan a la entrada FV mediante los bornes de tornillo, respetando:

la tensión máxima de 250 V en circuito abierto (considerando la tensión en frío),

y la corriente de cortocircuito máxima de 35 A del generador FV.

La salida hacia la batería se realiza con cables dimensionados para 70 A, con un fusible o interruptor de CC en el polo positivo cerca de la batería.

Los consumos en CC y el inversor se conectan al banco de baterías a través de sus propias protecciones y sistemas de corte.

Para proteger la batería frente a descargas profundas se puede usar un BatteryProtect o un relé controlado por el propio regulador mediante su relé programable.

Este esquema es válido tanto para configuraciones con paneles en serie como para diseños mixtos serie/paralelo, siempre que se respeten los límites de tensión y corriente del regulador.

Funcionamiento y modos de trabajo

Como controlador de carga MPPT, el SmartSolar 250/70 adapta continuamente el punto de trabajo del campo solar para situarse en el punto de máxima potencia (MPPT) y extraer la mayor energía posible en cada instante.

Aplica una carga multietapa adaptativa (carga inicial, absorción y flotación) con ecualización opcional para baterías de plomo abiertas, cuando el fabricante de la batería lo aconseja.

La duración de la fase de absorción se ajusta automáticamente en función del nivel de descarga previo de la batería, reduciendo el riesgo de sobrecarga o sulfatación.

Si la potencia FV disponible es superior a la nominal o la temperatura interna aumenta, el regulador reduce la corriente de carga de forma automática para proteger la electrónica.

Dispone de función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas, dentro de los márgenes establecidos por Victron.

Conectividad y monitorización

El SmartSolar MPPT 250/70-Tr incorpora Bluetooth integrado y un puerto VE.Direct, lo que facilita tanto la configuración inicial como la monitorización diaria del sistema.

Con la app VictronConnect podrás:

Ver en tiempo real la tensión e intensidad en la batería y en el campo fotovoltaico.

Consultar el historial de producción y las alarmas registradas.

Seleccionar el tipo de batería y ajustar tensiones de carga, tiempos de absorción, ecualización y otros parámetros avanzados.

Actualizar el firmware del regulador para incorporar mejoras y nuevas funciones.

Como sensores externos, pueden emplearse Smart Battery Sense, monitores de baterías BMV (como el BMV-712 Smart) o un SmartShunt, que envían al regulador datos precisos de tensión, temperatura y corriente de la batería mediante Bluetooth o a través de un dispositivo GX.

El puerto VE.Direct permite conectar pantallas remotas (como MPPT Control), equipos GX o un PC mediante interfaz VE.Direct–USB, para una integración más avanzada de la instalación.

Conectividad del regulador Victron SmartSolar MPPT 250/70-Tr mediante VictronConnect, pantalla LCD y puerto VE.Direct

Usos recomendados

Viviendas aisladas de uso habitual con consumos eléctricos significativos durante todo el año.

Instalaciones a 48 V que busquen aprovechar hasta 4 kW de potencia fotovoltaica con un único regulador MPPT.

Sistemas a 12 o 24 V con grandes bancos de baterías y campos solares de cierta entidad.

Aplicaciones profesionales remotas (telecomunicaciones, estaciones de medida, vigilancia, bombeo, etc.) que requieran alta fiabilidad y buena monitorización.

Instalaciones Victron existentes donde se quiera añadir un regulador MPPT más potente manteniendo compatibilidad con monitores de batería y dispositivos GX.

Contenido relacionado

Para el diseño del campo fotovoltaico, el cálculo de la sección de cable o el ajuste fino de las tensiones de carga y ecualización, es recomendable consultar los manuales de Victron, las guías de diseño de sistemas aislados y la documentación de la aplicación VictronConnect.

Características técnicas destacadas

Corriente máxima de carga: 70 A.

Tensiones de batería compatibles: 12 / 24 / 36 / 48 V (12/24/48 V con selección automática; 36 V mediante ajuste manual por software).

Potencia FV nominal recomendada: 1000 W (12 V); 2000 W (24 V); 3000 W (36 V); 4000 W (48 V).

Tensión máxima de circuito abierto FV: 250 V (máximo absoluto en las condiciones más frías; 245 V en arranque y funcionamiento a plena carga).

Máxima corriente de cortocircuito FV: 35 A en el generador FV (con 30 A máx. por conector MC4 en las versiones MC4).

Eficiencia máxima de conversión: hasta el 99 %.

Autoconsumo: menos de 35 mA a 12 V y alrededor de 20 mA a 48 V.

Algoritmo de carga: multietapa adaptativo con ocho algoritmos preprogramados y opción de algoritmo definido por el usuario; ecualización deshabilitada por defecto y activable cuando sea necesario.

Comunicaciones: Bluetooth integrado y puerto VE.Direct; interruptor on/off remoto y relé programable DPST para alarmas u otras funciones.

Carcasa y conexiones: color azul Victron (RAL 5012); terminales FV (versión Tr) y bornes de batería para conductores de hasta 35 mm² / AWG2.

Grado de protección: IP43 para la electrónica e IP22 en la zona de conexiones.

Dimensiones y peso

Dimensiones (alto x ancho x fondo): 185 x 250 x 95 mm (modelos Tr).

Peso: aproximadamente 3 kg.

Normativas y certificaciones

Este regulador de carga solar cumple con las principales normativas internacionales de seguridad para equipos de conversión de potencia, como EN/IEC 62109-1, UL 1741 y CSA C22.2, según la documentación oficial del fabricante Victron Energy.

Garantía

El regulador de carga Victron SmartSolar MPPT 250/70-Tr cuenta con 5 años de garantía oficial Victron Energy, sujetos a las condiciones generales de garantía del fabricante.

Accesorios o productos compatibles

Sensor de baterías Victron Smart Battery Sense largo alcance : mide tensión y temperatura directamente en la batería y envía estos datos al regulador por Bluetooth para optimizar la carga.

Monitores de baterías Victron BMV (como el BMV-712 Smart) : monitores de baterías que muestran el estado de carga (SOC) y otros parámetros clave, integrándose con el sistema Victron.

Derivador de baterías Victron SmartShunt : shunt inteligente que mide la corriente y el estado de carga de la batería y comparte los datos con otros equipos Victron.

Monitorización Victron MPPT Control : pantalla remota para reguladores MPPT Victron, conectada mediante VE.Direct.

Monitorizaciones Victron GX : dispositivos como Cerbo GX para monitorización local y remota avanzada de toda la instalación solar.

Pantalla enchufable SmartSolar Control para visualización local de datos en el frontal del regulador.

Cables VE.Direct e interfaz VE.Direct–USB para conectar el regulador a ordenadores u otros sistemas de monitorización y control.

Preguntas Frecuentes sobre Reguladores solares MPPT (FAQS)

Si quieres sacar más energía de tus paneles, especialmente en días nublados, con temperaturas frías o cuando conectas varios paneles en serie, el MPPT suele compensar la diferencia de precio. Un PWM puede valer cuando tienes 1–2 paneles y buscas la alternativa más económica. Si dudas, mira cuántos paneles quieres y cómo los vas a conectar: si hay serie y cadenas largas, apunta a MPPT.
