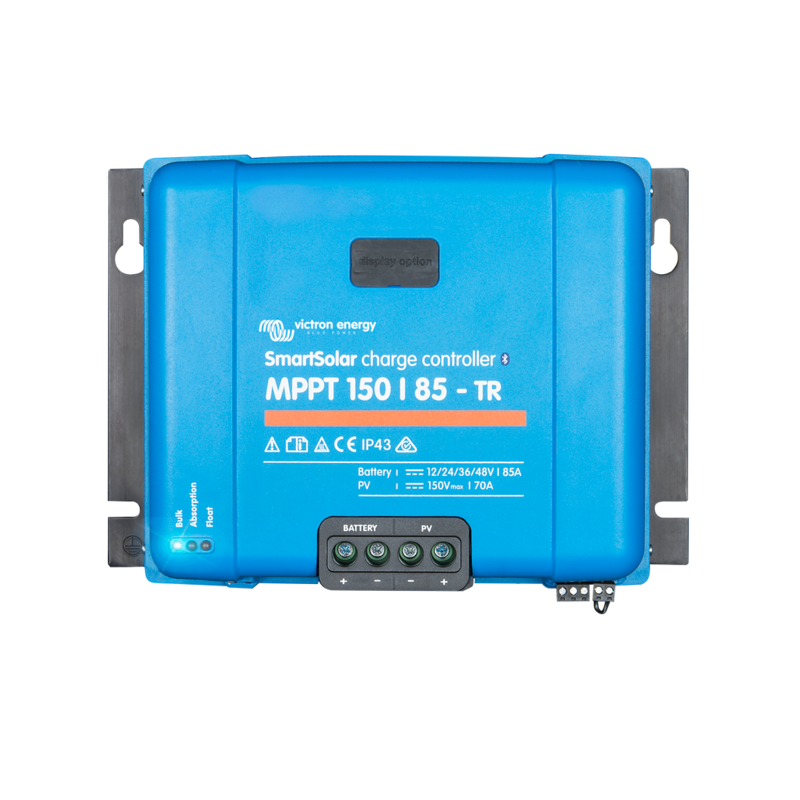

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/85 TR 12/24/48V - 85A VICTRON ENERGY BLUETOOTH SCC115085411 01270

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/85 TR 12/24/48V - 85A  VICTRON ENERGY BLUETOOTH SCC115085411 01270

Referencia:SCC115085411

Código:01270

Código EAN:8719076050339

CARACTERÍSTICAS

Regulador de carga solar MPPT de alta corriente con comunicación VE.Can para bancos de baterías de 12, 24, 36 o 48 V, capaz de trabajar con campos fotovoltaicos en serie de hasta 150 V en circuito abierto y suministrar hasta 85 A de carga a la batería.

Lo esencial de un vistazo

Regulador MPPT de 85 A para sistemas de 12, 24, 36 y 48 V, con detección automática de la tensión de batería (12/24/48 V) y opción de ajuste manual.

Potencia FV nominal recomendada: 1200 W (12 V), 2400 W (24 V), 3600 W (36 V) y hasta 4900 W (48 V), ideal para instalaciones de varios kW con un solo regulador.

Entrada fotovoltaica hasta 150 V en circuito abierto, pensada para conectar varias placas en serie y reducir pérdidas en el cableado.

Bus VE.Can integrado para sincronizar hasta 25 reguladores SmartSolar y centralizar datos en un equipo GX (Cerbo GX, Color Control, etc.).

Bluetooth Smart integrado y puerto VE.Direct para configurar, monitorizar y actualizar el equipo desde la app VictronConnect o dispositivos de monitorización Victron.

Versión Tr con bornes de tornillo en la entrada FV, perfecta para cablear desde cajas de protección y con secciones de cable generosas.

¿Es para ti?

Este modelo encaja especialmente si:

Tu sistema aislado o híbrido con baterías tiene consumos elevados y necesitas una corriente de carga de hasta 85 A.

Quieres aprovechar un campo fotovoltaico de entre 3 y 5 kW (según la tensión de batería) utilizando un único regulador MPPT de alta gama.

Planeas ampliar tu instalación con varios reguladores y te interesa coordinarlos mediante el bus VE.Can con monitorización centralizada.

Trabajas con strings de paneles en serie y necesitas margen de tensión para diseñar líneas largas con menor sección de cable.

Prefieres una conexión mediante bornes de tornillo en la entrada FV para adaptarte a tu propia caja de protecciones, conectores y tipo de cableado.

Introducción

El Victron SmartSolar MPPT 150/85-Tr VE.Can está diseñado para instalaciones solares aisladas y sistemas con baterías de tamaño medio-grande, donde se combinan bancos de 12–48 V con campos solares de varios kilovatios y se requiere un regulador robusto, eficiente y fácil de integrar en sistemas avanzados.

Frente a los reguladores MPPT más pequeños, este modelo añade no solo más corriente de carga (85 A), sino también comunicación VE.Can para sincronizar varios controladores entre sí y con dispositivos de monitorización GX, simplificando la gestión de instalaciones distribuidas o escalables.

Ventajas principales

Potencia de carga superior: hasta 85 A continuos, pensados para sacar el máximo partido a campos FV de hasta 4,9 kW en 48 V con un solo equipo.

Bus VE.Can para sistemas grandes: permite sincronizar hasta 25 controladores SmartSolar, repartiendo el campo solar en varios reguladores que trabajan como un “equipo” coordinado.

Seguimiento MPPT ultrarrápido que aumenta la energía captada frente a reguladores PWM y MPPT más lentos, especialmente con nubosidad variable o sombras parciales.

Carga inteligente de la batería con algoritmo multietapa adaptativo y perfiles preconfigurados para distintas tecnologías de plomo-ácido y litio, además de opciones avanzadas personalizables.

Amplio rango de tensiones de batería (12, 24, 36 y 48 V) para facilitar diseños flexibles, ampliaciones futuras y compatibilidad con distintas arquitecturas de sistema.

Alta eficiencia de conversión (rendimiento máximo cercano al 98 %) y refrigeración pasiva, sin ventilador, reduciendo ruido y piezas móviles.

Protecciones electrónicas integrales: contra polaridad inversa en la entrada FV, cortocircuitos, sobretemperatura y corrientes inversas desde la batería hacia los paneles.

Diseño robusto y profesional: carcasa azul Victron, bornes de hasta 35 mm² y grado de protección IP43/IP22 para un uso fiable en entornos exigentes.

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los modelos SmartSolar MPPT 150/85 VE.Can y 150/100 VE.Can existen en dos variantes: Tr y MC4. A nivel eléctrico (corriente de carga, tensiones de trabajo, potencia FV, VE.Can, Bluetooth, etc.) son equivalentes; lo que cambia es la forma de conectar los paneles solares.

Versión Tr (Terminales de tornillo)

La entrada fotovoltaica utiliza bornes de tornillo para conectar cable pelado o con punteras directamente al regulador. Es la opción más versátil cuando:

Se usan cajas de protección en corriente continua con fusibles o magnetotérmicos entre campo solar y regulador.

El instalador trabaja con cables a medida (sección y prensado adaptados a la instalación).

Se busca total libertad en la elección de sección, tipo de cable y conectores hasta el regulador.

Versión MC4 (Conectores MC4 múltiples)

La variante 150/85-MC4 VE.Can incorpora tres pares de conectores MC4, preparados para enchufar directamente las cadenas de paneles con conectores estándar. Es especialmente cómoda cuando:

Los paneles ya vienen con MC4 de fábrica y se quiere evitar empalmes adicionales.

Se desea una instalación rápida y ordenada, con fácil desconexión del campo FV para mantenimiento.

Se usan repartidores MC4 para unir varias series en paralelo, respetando siempre la corriente máxima por conector indicada por Victron.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 150/85-Tr VE.Can en una instalación solar con baterías:

El regulador se sitúa entre el campo fotovoltaico y el banco de baterías, con sus propias protecciones en corriente continua.

Los paneles se conectan a la entrada FV mediante los bornes de tornillo, respetando en todo momento el límite de 150 V en circuito abierto y la corriente máxima admitida.

La conexión a batería se realiza con cables de sección adecuada a 85 A y con fusible o magnetotérmico en el polo positivo, lo más cerca posible de la batería.

Los consumos en corriente continua y el inversor se conectan al banco de baterías a través de sus propias protecciones y dispositivos de corte.

El bus VE.Can permite enlazar varios reguladores entre sí y con un dispositivo GX para monitorizar y gestionar el sistema de forma centralizada.

Este esquema es válido tanto para instalaciones con paneles en serie como para configuraciones mixtas serie/paralelo, siempre que se respeten los límites de tensión y de corriente del regulador.

Funcionamiento y modos de trabajo

El SmartSolar MPPT 150/85 VE.Can ajusta continuamente el punto de trabajo del campo fotovoltaico para situarse en el punto de máxima potencia (MPPT) y extraer toda la energía posible de los paneles en cada momento.

Realiza una carga multietapa de la batería (carga inicial, absorción y flotación) y dispone de ecualización opcional en baterías de plomo abiertas cuando el fabricante lo recomienda.

La duración de la fase de absorción es adaptativa: se acorta si la batería llega casi llena y se alarga cuando llega muy descargada, reduciendo el riesgo de sobrecarga o sulfatación.

Si la potencia disponible de los paneles supera el valor nominal del regulador o la temperatura interna sube demasiado, el equipo limita automáticamente la corriente de carga para proteger la electrónica.

Incluye función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas, dentro de los márgenes definidos por Victron.

En combinación con un dispositivo externo (por ejemplo, BatteryProtect o un relé controlado desde el propio regulador) puede contribuir a evitar descargas profundas frecuentes, desconectando las cargas cuando la batería baja de cierto umbral.

Conectividad y monitorización

Este regulador integra Bluetooth Smart, VE.Direct y VE.Can, lo que ofrece múltiples opciones de configuración y monitorización, tanto en local como en remoto.

Con la app VictronConnect puedes:

Ver en tiempo real la tensión e intensidad en la batería y en el generador fotovoltaico.

Consultar el historial de producción y las alarmas de los últimos días.

Elegir el tipo de batería y ajustar tensiones, tiempos de absorción, ecualización y otros parámetros avanzados.

Actualizar el firmware del regulador para disponer de mejoras y correcciones.

El bus VE.Can facilita la integración con dispositivos GX (Cerbo GX, Color Control, etc.) para monitorización centralizada local o a través del portal Victron VRM. El puerto VE.Direct permite además conectar pantallas remotas (MPPT Control) o interfaces VE.Direct–USB.

Si se desea una visualización directa en el propio regulador, se puede añadir la pantalla LCD enchufable SmartSolar Control, que se conecta en el frontal sin necesidad de cables adicionales.

Conectividad del regulador Victron SmartSolar MPPT VE.Can mediante VictronConnect, pantalla LCD y puertos de comunicación

Usos recomendados

Viviendas aisladas de uso habitual y casas de campo con consumos eléctricos significativos durante todo el año.

Instalaciones a 48 V que aprovechan campos fotovoltaicos cercanos a los 5 kW con un único regulador MPPT de alta corriente.

Sistemas a 12 o 24 V con grandes bancos de baterías y generadores FV de potencia considerable (vehículos especiales, refugios, pequeñas explotaciones, etc.).

Aplicaciones profesionales remotas (telecomunicaciones, bombeo, vigilancia, estaciones de medida) que requieran supervisión avanzada y alta fiabilidad.

Instalaciones Victron escalables donde se quieren combinar varios reguladores SmartSolar coordinados mediante VE.Can y monitorizados por un dispositivo GX.

Contenido relacionado

Para el dimensionamiento del campo solar, la elección de la tensión de trabajo o el ajuste fino de las tensiones de carga, el instalador puede apoyarse en los manuales de Victron, la documentación de diseño de sistemas aislados y las guías de uso de VictronConnect y de los dispositivos GX.

Características técnicas destacadas

Corriente máxima de carga: 85 A.

Tensiones de batería compatibles: 12 / 24 / 36 / 48 V (detección automática en 12/24/48 V; 36 V mediante configuración específica).

Potencia FV nominal recomendada: 1200 W (12 V); 2400 W (24 V); 3600 W (36 V); 4900 W (48 V).

Tensión máxima de circuito abierto FV: 150 V (máximo absoluto en las condiciones más frías; 145 V en arranque y funcionamiento a plena carga).

Máxima corriente de cortocircuito FV: 70 A (suma de todas las cadenas conectadas al regulador).

Eficiencia máxima de conversión: en torno al 98 %, sin ventilador, con refrigeración por convección natural.

Autoconsumo: menos de 35 mA a 12 V y unos 20 mA a 48 V.

Algoritmo de carga: multietapa adaptativo con varios perfiles preprogramados y opción de algoritmo definido por el usuario, incluyendo ecualización opcional.

Comunicaciones: Bluetooth Smart integrado, puerto VE.Direct y puertos VE.Can para integración con pantallas, equipos GX o PC.

Carcasa y conexiones: color azul Victron (RAL 5012), grado de protección IP43 (electrónica) e IP22 (zona de conexiones), terminales FV y de batería para conductores de hasta 35 mm² / AWG2.

Ficha técnica y manuales

 Victron SmartSolar y BlueSolar — Ficha con todas las características de los reguladores de carga MPPT BlueSolar y SmartSolar de victron Energy.

 Victron SmartSolar 150 VE Can — Ficha técnica con todas las características del regulador (controlador) de carga SmartSolar con Bluetooth y VE.Can de Victron 150/70 hasta el 150/100.

 Victron manual SmartSolar VE.Can — Manual regulador de carga solar Victron Energy modelo SmartSolar MPPT 150/70-Tr VE.Can · MPPT 150/70-MC4 VE.Can · MPPT 150/85-Tr VE.Can · MPPT 150/85-MC4 VE.Can · MPPT 150/100-Tr VE.Can · MPPT150/100-MC4 VE.Can · MPPT 250/70-Tr VE.Can · MPPT 250/70-MC4 VE.Can · MPPT 250/85-Tr VE.Can · MPPT 250/85-MC4 VE.Can · MPPT 250/100-Tr VE.Can · MPPT 250/100-MC4 VE.Can

Dimensiones y peso

Dimensiones (alto x ancho x fondo): 216 x 295 x 103 mm (versión Tr, modelos de 85 y 100 A).

Peso: aproximadamente 4,5 kg.

Normativas y certificaciones

Este regulador de carga cumple las principales normativas internacionales de seguridad para equipos de conversión de potencia, como EN/IEC 62109-1, UL 1741 y CSA C22.2, según la documentación oficial de Victron.

Garantía

El regulador de carga Victron SmartSolar MPPT 150/85-Tr VE.Can dispone de 5 años de garantía oficial del fabricante Victron Energy, conforme a sus condiciones generales de garantía.

Accesorios o productos compatibles

Sensor de baterías Victron Smart Battery Sense largo alcance: mide tensión y temperatura directamente en la batería y envía los datos por Bluetooth al regulador.

Monitor de baterías Victron BMV-712 Smart: monitor de baterías con Bluetooth para conocer con precisión el estado de carga (SOC).

Derivador de baterías Victron SmartShunt: shunt inteligente que mide la corriente y el estado de carga de la batería e integra los datos en el sistema Victron.

Monitorización Victron MPPT Control: pantalla remota para reguladores MPPT Victron, conectada mediante VE.Direct.

Monitorizaciones Victron GX: para monitorización local y remota avanzada de la instalación solar.

Pantalla de control SmartSolar Control enchufable en el frontal del regulador para visualización local de datos.

Cables y accesorios VE.Direct, VE.Can e interfaces VE.Direct–USB para conectar el regulador a ordenadores, sistemas de control o monitorización remota.

Preguntas Frecuentes sobre Reguladores solares MPPT (FAQS)

Si quieres sacar más energía de tus paneles, especialmente en días nublados, con temperaturas frías o cuando conectas varios paneles en serie, el MPPT suele compensar la diferencia de precio. Un PWM puede valer cuando tienes 1–2 paneles y buscas la alternativa más económica. Si dudas, mira cuántos paneles quieres y cómo los vas a conectar: si hay serie y cadenas largas, apunta a MPPT.
