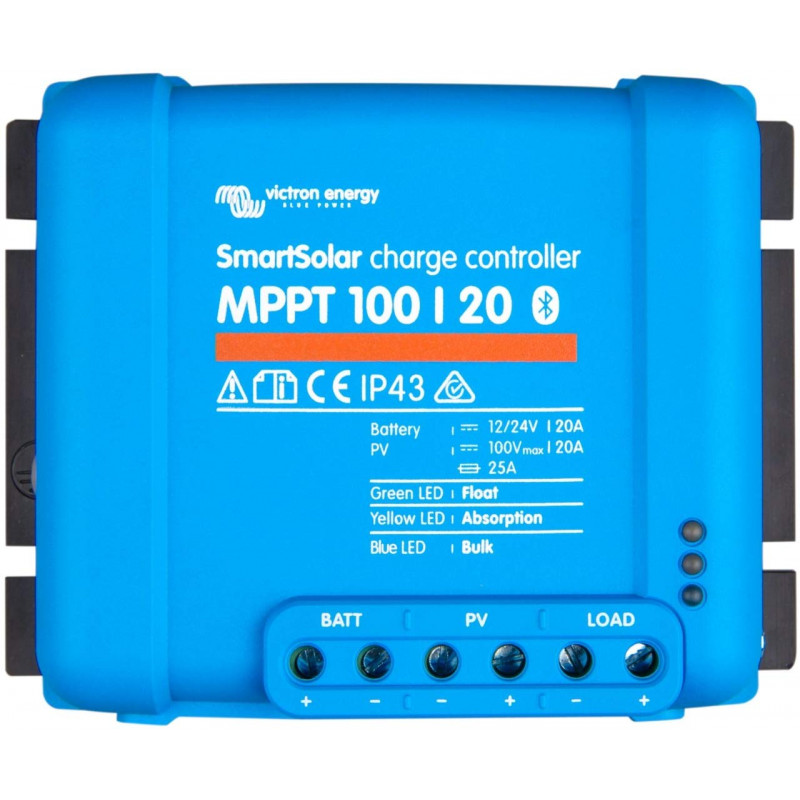

El Victron SmartSolar MPPT 100/20-48V es un regulador de carga solar de hasta 20 A para sistemas de 12 y 24 V, compatible además con bancos de 36 y 48 V, que permite trabajar con paneles solares en serie hasta 100 V de tensión de entrada.
Incluye Bluetooth integrado, salida de carga gestionada con BatteryLife (interfaz por relé en sistemas de 48 V) y puerto VE.Direct, ideal para caravanas, embarcaciones y pequeñas viviendas aisladas que necesiten más potencia FV y compatibilidad con sistemas de hasta 48 V.
REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 100/20 12/24/48V - 20A BLUETOOTH, VICTRON ENERGY SCC110020160R 01302
Referencia:SCC110020160R
Código:01302
Código EAN:8719076043027
CARACTERÍSTICAS
Regulador de carga solar MPPT para sistemas de 12 y 24 V con hasta 20 A de carga y compatible con bancos de 36 y 48 V, pensado para trabajar con paneles en serie hasta 100 V de tensión de entrada.
Lo esencial de un vistazo
Regulador MPPT de hasta 20 A para baterías de 12/24 V, compatible también con sistemas de 36 y 48 V.
Entrada fotovoltaica hasta 100 V en circuito abierto, ideal para conectar paneles o cadenas de paneles en serie y reducir pérdidas en el cableado.
Bluetooth Smart integrado para configurar y monitorizar el regulador desde la app VictronConnect.
Salida de carga con gestión BatteryLife: protege la batería frente a descargas profundas y prioriza recargas casi completas (en 48 V, la gestión se realiza a través de relé).
Eficiencia máxima del 98 % y seguimiento MPPT ultrarrápido, con mejor aprovechamiento solar que un regulador PWM.
Compatible con baterías de plomo-ácido y litio, con tensiones y algoritmo de carga totalmente ajustables.
Introducción
El Victron SmartSolar MPPT 100/20-48V está diseñado para instalaciones solares que necesitan más capacidad de carga que un 100/15 y que trabajan con bancos de baterías de 12, 24, 36 o 48 V. Su entrada FV de hasta 100 V permite conectar paneles en serie, reducir la intensidad en los cables y minimizar pérdidas en recorridos largos.
Es una solución muy adecuada para caravanas y campers con varias placas solares, embarcaciones con banco de servicio, pequeñas viviendas aisladas y sistemas de 48 V que requieran un regulador compacto, eficiente y configurable desde el móvil.
Ventajas principales
Más capacidad de carga: admite hasta 20 A hacia la batería en sistemas de 12 y 24 V, lo que permite potencias FV de hasta 290 W a 12 V y 580 W a 24 V, o hasta 1160 W en 48 V.
Multi-tensión de batería (12/24/36/48 V): el mismo regulador puede trabajar en distintas tensiones de sistema, útil en instalaciones que puedan crecer o cambiar en el futuro.
Entrada FV hasta 100 V: facilita el uso de paneles en serie, reduce la sección de cable necesaria y mejora la eficiencia del conjunto.
Salida de carga con BatteryLife: protege frente a descargas profundas y ayuda a que la batería alcance una carga casi completa al menos una vez por semana; en sistemas de 48 V, esta gestión se realiza mediante un relé de control.
Bluetooth de serie: todas las funciones de configuración, histórico y datos en tiempo real se gestionan desde la app VictronConnect sin accesorios adicionales.
Carga multietapa adaptativa: ajusta automáticamente las fases de carga (bulk, absorción y flotación) según el estado y tipo de batería, con opción de ecualización para baterías que lo admitan.
Alta eficiencia y refrigeración pasiva: eficiencia de conversión de hasta el 98 % y diseño sin ventilador, silencioso y con menos partes móviles.
Integración en el ecosistema Victron: puerto VE.Direct para conectar pantallas, monitores de batería y dispositivos GX con monitorización local y remota.
Esquema de instalación
En una instalación típica, el regulador SmartSolar MPPT 100/20-48V se sitúa entre los paneles solares y la batería, mientras que su salida de carga (o relé en configuraciones de 48 V) controla la alimentación de los consumos en corriente continua.
Los paneles o cadenas de paneles en serie se conectan a la entrada FV del regulador, respetando siempre la tensión máxima de circuito abierto de 100 V.
El regulador se conecta al banco de baterías de 12, 24, 36 o 48 V mediante cableado adecuado y un fusible en el cable de batería, según las recomendaciones del fabricante.
Los consumos en corriente continua se conectan a la salida de carga del regulador (o al circuito gobernado por el relé, en 48 V), siempre que su intensidad entre dentro del margen admitido.
Orden recomendado de conexión:
Para conectar: primero la batería, después las cargas y, por último, los paneles solares.
Para desconectar: primero los paneles solares, luego las cargas y, al final, la batería.
El siguiente esquema ilustra una instalación tipo con paneles solares, batería de servicio y consumos en corriente continua. Es válido para los modelos SmartSolar de esta gama, respetando siem0033pre los límites de potencia, tensión y corriente de cada modelo.
elo.
Funcionamiento y modos de trabajo
El SmartSolar MPPT 100/20-48V actúa como un cargador solar inteligente que ajusta continuamente la tensión de los paneles para trabajar en el punto de máxima potencia (MPPT) y entregar a la batería la corriente adecuada según la energía disponible.
Su algoritmo de carga es multietapa adaptativo:
Carga inicial (bulk): entrega la máxima corriente disponible hasta que la batería alcanza la tensión de absorción configurada.
Absorción: mantiene la tensión de absorción (por ejemplo, 14,4 V / 28,8 V / 57,6 V según la tensión del sistema) el tiempo necesario para completar la carga sin dañar la batería.
Flotación: reduce la tensión a valores de mantenimiento (alrededor de 13,8 V / 27,6 V / 55,2 V) para conservar la batería completamente cargada en usos continuos.
También permite configurar una etapa de ecualización (típicamente 16,2 V / 32,4 V / 64,8 V, para baterías que la admitan), así como otros parámetros avanzados (tiempos, corrientes de cola, compensación por temperatura, etc.) desde la app VictronConnect.
La salida de carga puede utilizarse con desconexión por baja tensión clásica o con el algoritmo BatteryLife, que eleva de forma progresiva el umbral de desconexión si detecta que la batería no alcanza cargas completas, hasta conseguir que se recargue casi al 100 % aproximadamente una vez por semana. En sistemas de 48 V esta gestión se realiza mediante un relé de control, que puede gobernar un contactor, un BatteryProtect u otro elemento de desconexión de carga.
Conectividad y monitorización
El regulador incorpora Bluetooth Smart integrado, lo que permite conectarlo directamente a un móvil, tablet u ordenador (según plataforma) mediante la aplicación gratuita VictronConnect.
Visualización en tiempo real de la tensión y corriente de la batería, así como de la corriente y potencia FV y el estado de la salida de carga o del relé.
Acceso al historial de producción de los últimos días: energía generada, potencia máxima, tensiones máxima y mínima de la batería, eventos y posibles alarmas.
Configuración de parámetros: tipo de batería, tensiones de carga, comportamiento de BatteryLife, temporizador día/noche y funciones de iluminación.
Además, gracias al puerto VE.Direct se integra fácilmente con pantallas remotas, monitores de baterías y dispositivos GX (como Cerbo GX) para monitorización local avanzada y acceso remoto al sistema a través del portal VRM.
Conectividad y monitorización del regulador Victron SmartSolar MPPT mediante VictronConnect y VE.Direct
Usos recomendados
Caravanas y furgonetas camper con varias placas solares en serie o combinadas, donde se necesite más corriente de carga y se quiera reducir la sección de cableado.
Embarcaciones con bancos de servicio de 12/24 V y proyectos que puedan migrar a 48 V más adelante, manteniendo el mismo regulador.
Pequeñas viviendas aisladas y casetas con consumos de iluminación, bomba de agua, router, TV y otros dispositivos eficientes, especialmente cuando se utilizan bancos de baterías de mayor tensión.
Sistemas solares de 48 V de tamaño pequeño o medio en los que se busque un regulador MPPT compacto pero compatible con tensiones altas de batería.
Aplicaciones remotas y de telecomunicaciones que utilicen bancos de 24 o 48 V y requieran monitorización y ajustes de forma remota.
Contenido relacionado
Para un dimensionado correcto del sistema, pueden resultar útiles guías sobre diseño de campos FV en serie/paralelo, ventajas de trabajar a 24 o 48 V frente a 12 V y tutoriales sobre el uso avanzado de VictronConnect y la configuración de BatteryLife.
Características técnicas destacadas
Tecnología: regulador de carga solar Victron SmartSolar MPPT con salida de carga (gestión por relé en sistemas de 48 V).
Corriente de carga máxima: hasta 20 A en sistemas de 12 y 24 V (aprox. 1 A en configuraciones de 48 V).
Tensiones de batería compatibles: 12, 24, 36 y 48 V (selección automática en el primer encendido o ajuste manual).
Potencia FV nominal recomendada: hasta 290 W en 12 V, 580 W en 24 V y 1160 W en 48 V.
Tensión máxima de circuito abierto FV: 100 V.
Corriente máxima de cortocircuito FV: 20 A (no se recomienda superar este valor).
Tensiones típicas de carga (ajustables): absorción 14,4 V / 28,8 V / 57,6 V, flotación 13,8 V / 27,6 V / 55,2 V, ecualización 16,2 V / 32,4 V / 64,8 V.
Algoritmo de carga: multietapa adaptativo o algoritmo definido por el usuario, con compensación automática de temperatura.
Eficiencia máxima: aproximadamente 98 %, con refrigeración por convección natural y sin ventilador.
Protecciones: polaridad inversa en la entrada FV, cortocircuito en salida, sobretemperatura y reducción de potencia a alta temperatura.
Comunicación: Bluetooth Smart integrado y puerto VE.Direct para pantallas, monitores de batería y dispositivos GX.
Grado de protección: IP43 en la electrónica e IP22 en la zona de conexiones.
Ficha técnica y manuales
Victron SmartSolar 75V y 100V — Ficha técnica con todas las características del controlador de carga solar Victron SmartSolar 75/10 - 75/15 - 100/15 - 100/20 con bluetooth integrado.
Victron M.SmartSolar MPPT 75-100 — Manual regulador de carga solar Victron Energy modelo SmartSolar MPPT 75/10 · MPPT 75/15 · MPPT 100/15 · MPPT 100/20 · MPPT 100/20-48V
Dimensiones y peso
Dimensiones (alto x ancho x fondo): 100 x 131 x 60 mm.
Peso aproximado: 0,65 kg.
Normativas y certificaciones
Este regulador de carga cumple las principales normativas internacionales de seguridad para equipos de conversión de potencia, incluyendo EN/IEC 62109-1, UL 1741 y CSA C22.2, según la documentación oficial de Victron.
Garantía
Este regulador de carga Victron SmartSolar MPPT cuenta con 5 años de garantía oficial del fabricante Victron Energy, de acuerdo con sus condiciones generales de garantía.
Accesorios o productos compatibles
Sensor de baterías Victron Smart Battery Sense largo alcance : mide tensión y temperatura directamente en la batería y envía los datos por Bluetooth al regulador.
Monitor de baterías Victron BMV: monitores de baterías con Bluetooth para conocer con precisión el estado de carga (SOC).
Derivador de baterías Victron SmartShunt: shunt inteligente que mide la corriente y el estado de carga de la batería e integra los datos en el sistema Victron.
Monitorización Victron MPPT Control : pantalla remota para reguladores MPPT Victron, conectada mediante VE.Direct.
Monitorización Victron Cerbo GX MK2 : centro de comunicaciones para monitorización local y remota avanzada de la instalación solar.
Pantallas de control y paneles remotos compatibles con reguladores SmartSolar y el bus VE.Direct para visualización local de datos.
Cajas de conexiones y cubiertas para bornes, recomendadas cuando el regulador se instala en zonas accesibles o expuestas al polvo.
Cables VE.Direct e interfaz VE.Direct–USB para conectar el regulador a ordenadores u otros sistemas de monitorización y control.
