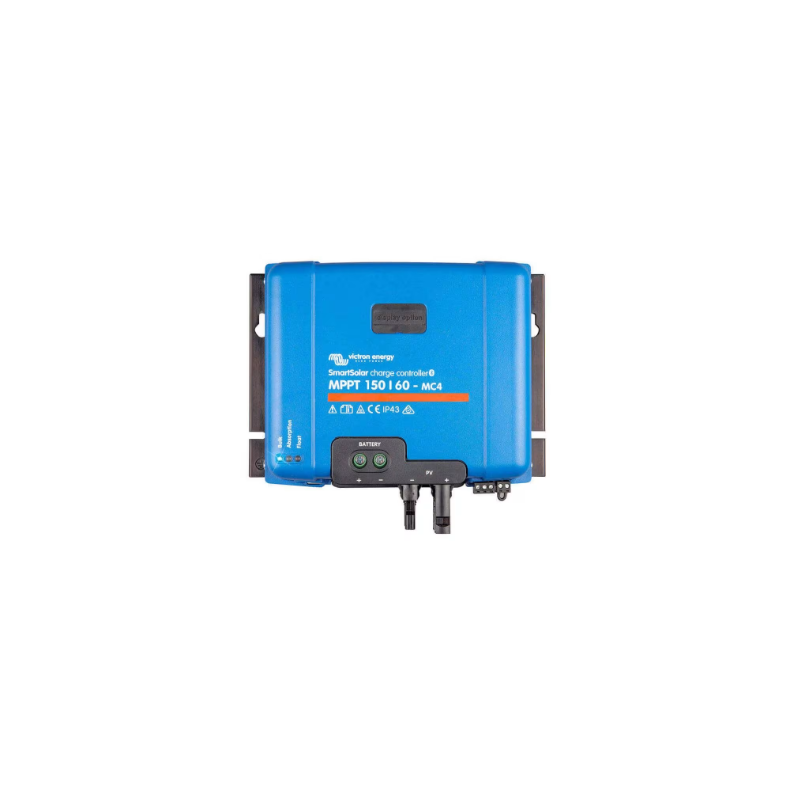

Regulador de carga solar Victron SmartSolar MPPT 150/60-MC4 de 60 A para bancos de baterías de 12, 24, 36 o 48 V, preparado para trabajar con campos fotovoltaicos en serie de hasta 150 V en circuito abierto.
La versión MC4 incorpora dos pares de conectores MC4 en la entrada FV para un conexionado rápido de las cadenas de paneles e incluye Bluetooth Smart integrado para usar la app VictronConnect, además de admitir la pantalla LCD SmartSolar Control como accesorio opcional.
REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/60-MC4 12/24/36/48V - 60A VICTRON ENERGY SCC115060310 00321
Referencia:SCC115060310
Código:00321
Código EAN:8719076051398
CARACTERÍSTICAS
Regulador de carga solar MPPT de alta corriente para bancos de baterías de 12, 24, 36 o 48 V, capaz de trabajar con campos fotovoltaicos en serie hasta 150 V en circuito abierto y entregar hasta 60 A de carga a la batería.
Lo esencial de un vistazo
Regulador MPPT de 60 A para sistemas de 12, 24, 36 y 48 V, con detección automática de la tensión de batería en 12/24/48 V.
Potencia FV nominal recomendada (según tensión de batería): 860 W (12 V), 1720 W (24 V), 2580 W (36 V) y hasta 3440 W (48 V).
Entrada fotovoltaica hasta 150 V en circuito abierto, ideal para conectar varios módulos en serie y reducir sección de cable.
Versión MC4 con dos pares de conectores para la entrada FV, preparados para enchufar directamente cadenas de paneles con conectores MC4 estándar (corriente máxima por conector 30 A).
Bluetooth Smart integrado para configurar y supervisar el equipo con la app VictronConnect, sin accesorios adicionales.
Opción de pantalla LCD enchufable SmartSolar Control para ver datos y ajustar parámetros desde el propio regulador.
¿Es para ti?
Este modelo encaja especialmente si:
Tienes una instalación aislada o de autoconsumo con baterías y quieres concentrar hasta 60 A de carga en un solo regulador.
Trabajas con paneles que ya incorporan conectores MC4 y quieres aprovechar un conexionado rápido, limpio y con pocos empalmes.
Vas a montar cadenas de paneles en serie y te interesa un rango de tensión FV amplio (hasta 150 V en circuito abierto).
Quieres controlar el sistema desde el móvil o el ordenador mediante Bluetooth, sin añadir módulos externos.
Si prevés ampliar la instalación con más potencia fotovoltaica o demandas de energía mayores, puede valorarse el paso a modelos superiores de la gama SmartSolar (por ejemplo 150/70 o 150/100, según el diseño del campo solar).
Introducción
El Victron SmartSolar MPPT 150/60-MC4 está orientado a instalaciones solares aisladas de tamaño medio que requieren un regulador robusto, capaz de gestionar varios paneles en serie y suministrar una corriente de carga elevada a bancos de baterías de 12–48 V.
Su límite de 150 V en circuito abierto permite diseñar strings largos, reduciendo intensidades en el tramo entre paneles y regulador y, por tanto, la caída de tensión y la sección necesaria del cable. Gracias a los dos pares de conectores MC4 integrados en la entrada FV, el conexionado de las cadenas solares resulta especialmente rápido y ordenado, sin necesidad de terminales de tornillo en el propio regulador.
Ventajas principales
Instalación rápida con MC4: las cadenas de paneles con conectores MC4 se enchufan directamente al regulador, reduciendo tiempo de montaje y puntos de empalme.
Gran capacidad de carga: hasta 60 A continuos, suficientes para aprovechar campos solares de alrededor de 3,4 kW en sistemas de 48 V.
Aprovechamiento óptimo de los paneles gracias al seguimiento MPPT ultrarrápido, especialmente interesante con nubosidad variable o sombras parciales.
Un solo regulador para varios voltajes de sistema: compatible con baterías de 12, 24, 36 o 48 V (36 V mediante ajuste por software).
Carga inteligente de la batería con algoritmo multietapa programable y perfiles predefinidos para diferentes tecnologías de plomo-ácido y litio.
Configuración flexible desde VictronConnect, la pantalla enchufable SmartSolar Control o un dispositivo GX, según el nivel de monitorización que se necesite.
Diseño robusto y eficiente, con rendimiento máximo cercano al 98 % y refrigeración por convección natural, sin ventilador.
Amplia protección electrónica: contra polaridad inversa en la entrada FV, sobretemperatura, cortocircuitos y corrientes inversas no deseadas.
¿Qué diferencia hay entre la versión Tr y la versión MC4?
Los modelos SmartSolar MPPT 150/60 y 150/70 existen en dos variantes: Tr y MC4. A nivel eléctrico (potencia FV, corriente de carga, tensiones de trabajo, Bluetooth, funciones de carga, etc.) son prácticamente iguales: lo que cambia es solo la forma de conectar los paneles solares.
Versión Tr (Terminales de tornillo)
La entrada fotovoltaica usa bornes de tornillo, pensados para conectar cable pelado o con punteras directamente al regulador. Es la opción más flexible cuando:
Se usan cajas de protección en CC con fusibles o magnetotérmicos.
El instalador trabaja con cables dimensionados y prensados a medida.
Se quiere libertad total en el tipo de conector y sección de cable hasta el regulador.
Versión MC4 (Conectores MC4 dobles)
La entrada fotovoltaica incorpora dos pares de conectores MC4, preparados para enchufar directamente las cadenas de paneles con conectores MC4 estándar. Es la opción más cómoda cuando:
Los paneles ya vienen con conectores MC4 de fábrica.
Se desea una instalación rápida y ordenada, con el menor número de empalmes posible.
Se utilizan repartidores/bifurcadores MC4 para unir varias series en paralelo (respetando siempre la corriente máxima por conector indicada por Victron).
En resumen: la elección entre Tr y MC4 depende de cómo vayas a cablear los paneles. El comportamiento del regulador, la potencia admitida, la tensión de trabajo, el Bluetooth y el resto de funciones son los mismos; lo que cambia es el tipo de conexión en la entrada fotovoltaica.
Esquema de instalación
Esquema básico de instalación del regulador SmartSolar MPPT 150/60-MC4:
El regulador se instala entre el generador fotovoltaico y el banco de baterías.
Los paneles se conectan a la entrada FV mediante los dos pares de conectores MC4 integrados, respetando siempre el límite de 150 V en circuito abierto indicado por Victron y la corriente máxima por conector.
La salida a batería se realiza con cable de sección adecuada a la corriente máxima de 60 A y con protección mediante fusible o magnetotérmico en el polo positivo.
Los consumos en corriente continua y el inversor se conectan directamente al banco de baterías, cada uno con sus propios elementos de corte y protección.
Para proteger la batería frente a descargas excesivas puede añadirse un BatteryProtect o un relé gobernado por el propio regulador (a través de su relé programable o la salida de carga virtual).
Orden de conexión recomendado:
Para conectar: primero la batería, después las cargas o dispositivos de protección y, por último, los paneles solares (conectando los MC4).
Para desconectar: primero los paneles solares (desconectando los MC4), luego las cargas o dispositivos de protección y, al final, la batería.
Esquema de montaje y conexión del regulador Victron SmartSolar MPPT 150/60-MC4 en una instalación solar aislada
Este esquema es válido tanto para instalaciones con paneles en serie como para configuraciones mixtas serie/paralelo, siempre que se respeten los límites de tensión y de corriente del regulador.
Funcionamiento y modos de trabajo
El SmartSolar MPPT 150/60 ajusta continuamente el punto de trabajo del campo fotovoltaico para encontrar el punto de máxima potencia (MPPT) y extraer la máxima energía de los paneles en cada momento.
Realiza una carga multietapa de la batería (carga inicial, absorción y flotación), con ecualización opcional en baterías de plomo abiertas cuando el fabricante de la batería lo recomienda.
La duración de la fase de absorción es adaptativa: se acorta si la batería llega cargada y se alarga cuando llega más descargada, evitando sobrecargas innecesarias.
Si la potencia disponible de los paneles supera la nominal o la temperatura interna aumenta demasiado, el regulador limita automáticamente la corriente de carga para protegerse y proteger la instalación.
Incluye función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas, dentro de los márgenes definidos por Victron.
En combinación con un dispositivo externo como Victron BatteryProtect o un relé de corte, el regulador puede ayudar a gestionar la desconexión de las cargas cuando la batería baja por debajo del umbral fijado, reduciendo el riesgo de descargas profundas repetidas.
El equilibrador de baterías es un dispositivo muy útil cuando se dispone de un gran banco de baterías. Iguala el estado de carga de dos baterías de 12 V conectadas en serie, o de varios bancos de baterías conectados en serie, estando los bancos conectados en paralelo.
Si la tensión de carga de un sistema de baterías de 24 V supera los 27 V, el...
