REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/100 TR VE. CAN VICTRON ENERGY SCC115110311 01346

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 150/100 TR VE. CAN VICTRON ENERGY SCC115110311 01346

Referencia:SCC115110311

Código:01346

Código EAN:8719076050353

CARACTERÍSTICAS

Regulador de carga solar MPPT de muy alta corriente con comunicación VE.Can para bancos de baterías de 12, 24, 36 o 48 V, capaz de trabajar con campos fotovoltaicos en serie de hasta 150 V en circuito abierto y suministrar hasta 100 A de carga a la batería.

Lo esencial de un vistazo

Regulador MPPT de 100 A para sistemas de 12, 24, 36 y 48 V, con detección automática de la tensión de batería (12/24/48 V) y selección manual para 36 V.

Potencia FV nominal recomendada: 1450 W (12 V), 2900 W (24 V), 4350 W (36 V) y hasta 5800 W (48 V), ideal para campos solares cercanos a los 6 kW con un único regulador.

Entrada fotovoltaica hasta 150 V en circuito abierto, perfecta para conectar varias placas en serie y reducir las pérdidas y la sección de cable.

Bus VE.Can integrado para sincronizar hasta 25 reguladores SmartSolar y centralizar datos en un equipo GX (Cerbo GX, Color Control, etc.).

Bluetooth Smart integrado y puerto VE.Direct para configurar, monitorizar y actualizar el regulador desde la app VictronConnect o mediante pantallas y sistemas de monitorización Victron.

Versión Tr con bornes de tornillo en la entrada FV, ideal para cablear desde cajas de protección y con cables de gran sección.

¿Es para ti?

Este regulador de carga solar encaja especialmente si:

Tu sistema aislado o híbrido con baterías tiene consumos elevados y necesitas una corriente de carga de hasta 100 A con un único MPPT.

Quieres aprovechar un campo fotovoltaico de hasta 5,8 kW en 48 V con un solo regulador, manteniendo margen para futuras ampliaciones.

Planeas escalar la instalación con varios reguladores y te interesa coordinarlos mediante el bus VE.Can con monitorización centralizada en un dispositivo GX.

Vas a trabajar con strings de paneles en serie y necesitas un regulador capaz de manejar tensiones FV altas con buena eficiencia.

Prefieres una conexión mediante bornes de tornillo en la entrada FV para adaptarte a tu propia caja de protecciones, secciones de cable y conectores.

Introducción

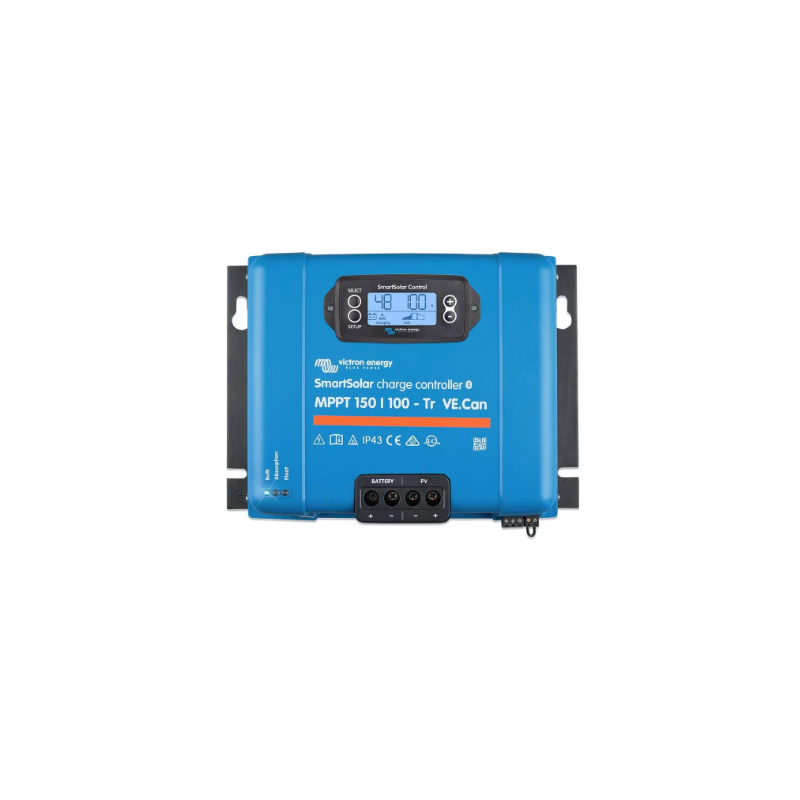

El Victron SmartSolar MPPT 150/100-Tr VE.Can es uno de los reguladores de carga solar más potentes de la gama de 150 V, pensado para instalaciones solares aisladas y sistemas con baterías de tamaño medio-grande que requieren corrientes de carga elevadas y una integración avanzada con otros equipos.

Además de sus 100 A de corriente de carga, este regulador destaca por su interfaz VE.Can, que permite sincronizar varios controladores de carga SmartSolar, compartir información con equipos de monitorización GX y gestionar el sistema como un todo. Es una solución robusta y flexible para proyectos residenciales exigentes y aplicaciones profesionales.

Ventajas principales

Gran capacidad de carga: hasta 100 A continuos, suficiente para aprovechar campos FV de entre 4,3 kW (36 V) y 5,8 kW (48 V) con un solo regulador.

Bus VE.Can para sistemas grandes: permite sincronizar hasta 25 reguladores SmartSolar, repartiendo el campo solar en varios equipos que trabajan de forma coordinada.

Seguimiento MPPT ultrarrápido, que aumenta la energía captada frente a reguladores PWM y MPPT más lentos, especialmente con nubosidad variable o sombras parciales.

Carga inteligente de la batería con algoritmo multietapa adaptativo y perfiles preconfigurados para baterías de plomo-ácido y litio, además de opciones avanzadas para instaladores.

Amplio rango de tensiones de batería (12, 24, 36 y 48 V), lo que facilita adaptarse a distintas arquitecturas de sistema y posibles ampliaciones futuras.

Alta eficiencia de conversión (hasta el 98 %) y refrigeración pasiva sin ventilador, reduciendo ruido, consumo propio y mantenimiento.

Protecciones electrónicas completas: frente a polaridad inversa en la entrada FV, cortocircuito, sobretemperatura y corrientes inversas desde la batería hacia los paneles.

Diseño robusto y profesional: carcasa azul Victron, bornes de hasta 35 mm² y grado de protección IP43/IP22 pensados para entornos exigentes.

¿Qué diferencia hay entre la versión Tr y la versión MC4?

Los modelos SmartSolar MPPT 150/100 VE.Can están disponibles en dos variantes: Tr y MC4. A nivel eléctrico (corriente de carga, tensiones de trabajo, potencia FV, VE.Can, Bluetooth, etc.) son equivalentes; lo que cambia es cómo se conectan los paneles solares.

Versión Tr (terminales de tornillo)

Este modelo 150/100-Tr VE.Can utiliza bornes de tornillo en la entrada FV para conectar cable pelado o con punteras directamente al regulador. Es la opción más versátil cuando:

Se usan cajas de protección en corriente continua entre el campo solar y el regulador.

El instalador trabaja con cableado a medida (sección y prensado adaptados a cada tramo).

Se desea total libertad en el tipo de cable y conectores hasta el regulador.

Versión MC4 (conectores MC4 triples)

La variante 150/100-MC4 VE.Can incorpora tres pares de conectores MC4 macho/hembra, listos para enchufar directamente las cadenas de paneles. Es especialmente interesante cuando:

Los paneles vienen con MC4 de fábrica y se quiere minimizar el número de empalmes.

Se busca una instalación rápida y ordenada, con conexiones fácilmente desconectables para mantenimiento.

Se utilizan repartidores/bifurcadores MC4 para unir varias series en paralelo, respetando siempre la corriente máxima por conector indicada por Victron.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 150/100-Tr VE.Can en una instalación solar con baterías:

El regulador se instala entre el campo fotovoltaico y el banco de baterías, con sus propias protecciones en corriente continua.

Los paneles se conectan a la entrada FV a través de los bornes de tornillo, respetando en todo momento el límite de 150 V en circuito abierto y la corriente máxima de cortocircuito de 70 A.

La conexión a batería se realiza con cables dimensionados para 100 A y con fusible o magnetotérmico en el polo positivo, lo más cerca posible de la batería.

Los consumos en corriente continua y el inversor se conectan al banco de baterías mediante sus propios sistemas de protección y corte.

El bus VE.Can permite enlazar varios reguladores SmartSolar y un dispositivo GX para monitorización y gestión centralizada.

Este esquema se aplica tanto a instalaciones con paneles en serie como a configuraciones mixtas serie/paralelo, siempre que se respeten los límites de tensión y de corriente del regulador.

Funcionamiento y modos de trabajo

El SmartSolar MPPT 150/100 VE.Can ajusta continuamente el punto de trabajo del campo fotovoltaico para situarse en el punto de máxima potencia (MPPT) y extraer la mayor energía posible de los paneles en cada instante.

Realiza una carga multietapa de la batería (carga inicial, absorción y flotación), con ecualización opcional en baterías de plomo abiertas cuando el fabricante lo recomienda.

La fase de absorción es adaptativa: se acorta si la batería llega casi llena y se alarga cuando llega muy descargada, reduciendo el riesgo de sobrecarga o sulfatación.

Si la potencia disponible de los paneles supera el valor nominal del regulador o la temperatura interna es elevada, el equipo reduce automáticamente la corriente de carga para proteger sus componentes.

Incluye función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas dentro de los márgenes definidos por Victron.

En combinación con un dispositivo externo (por ejemplo, BatteryProtect o un relé gobernado desde el regulador) puede ayudar a evitar descargas profundas frecuentes, desconectando las cargas al bajar de un umbral configurado.

Conectividad y monitorización

El regulador integra Bluetooth Smart, VE.Direct y VE.Can, ofreciendo varias formas de configurar y monitorizar el sistema, tanto en local como en remoto.

Con la app VictronConnect puedes:

Ver en tiempo real la tensión e intensidad en la batería y en el generador fotovoltaico.

Consultar el historial de producción y las alarmas almacenadas.

Elegir el tipo de batería y ajustar tensiones de carga, tiempos de absorción, ecualización y otros parámetros.

Actualizar el firmware del regulador para disponer de mejoras y nuevas funciones.

El bus VE.Can permite conectar varios reguladores SmartSolar en cadena para carga sincronizada y recoger los datos en un dispositivo GX (Cerbo GX, Color Control, etc.), con acceso local o a través del portal Victron VRM. El puerto VE.Direct permite adicionalmente conectar pantallas remotas (MPPT Control) o interfaces VE.Direct–USB.

Si se quiere ver información directamente en el propio regulador, se puede añadir la pantalla LCD enchufable SmartSolar Control, que se conecta en el frontal sin necesidad de cables.

Conectividad del regulador Victron SmartSolar MPPT VE.Can mediante VictronConnect, pantalla LCD y puertos de comunicación

Usos recomendados

Viviendas aisladas de uso habitual y casas de campo con consumos eléctricos importantes durante todo el año.

Instalaciones a 48 V que aprovechan campos fotovoltaicos cercanos a los 6 kW con un único regulador MPPT de alta corriente.

Sistemas a 12 o 24 V con grandes bancos de baterías y generadores FV de cierta entidad (vehículos especiales, refugios, explotaciones agrícolas, etc.).

Aplicaciones profesionales remotas (telecomunicaciones, bombeo, vigilancia, estaciones de medida) que requieran supervisión avanzada y alta fiabilidad.

Instalaciones Victron escalables donde se quieran combinar varios reguladores SmartSolar coordinados mediante VE.Can y monitorizados por un dispositivo GX.

Contenido relacionado

Para el diseño del campo solar, la elección de la tensión de trabajo o el ajuste detallado de las tensiones de carga, el instalador puede apoyarse en los manuales de Victron, la documentación de diseño de sistemas aislados y las guías de uso de VictronConnect y de los dispositivos GX.

Características técnicas destacadas

Corriente máxima de carga: 100 A.

Tensiones de batería compatibles: 12 / 24 / 36 / 48 V (detección automática en 12/24/48 V; 36 V mediante configuración específica).

Potencia FV nominal recomendada: 1450 W (12 V); 2900 W (24 V); 4350 W (36 V); 5800 W (48 V).

Tensión máxima de circuito abierto FV: 150 V (máximo absoluto en las condiciones más frías; 145 V en arranque y funcionamiento a plena carga).

Máxima corriente de cortocircuito FV: 70 A (suma de todas las cadenas conectadas al regulador).

Eficiencia máxima de conversión: hasta el 98 %, sin ventilador, con refrigeración por convección natural.

Autoconsumo: menos de 35 mA a 12 V y alrededor de 20 mA a 48 V.

Algoritmo de carga: multietapa adaptativo con ocho algoritmos preprogramados y opción de algoritmo definido por el usuario, incluyendo ecualización opcional.

Comunicaciones: Bluetooth Smart integrado, puerto VE.Direct y puertos VE.Can para integración con pantallas, equipos GX o PC.

Carcasa y conexiones: color azul Victron (RAL 5012), grado de protección IP43 (electrónica) e IP22 (zona de conexiones), terminales FV y bornes de batería para conductores de hasta 35 mm² / AWG2.

Ficha técnica y manuales

 Victron SmartSolar y BlueSolar — Ficha con todas las características de los reguladores de carga MPPT BlueSolar y SmartSolar de victron Energy.

 Victron SmartSolar 150 VE Can — Ficha técnica con todas las características del regulador (controlador) de carga SmartSolar con Bluetooth y VE.Can de Victron 150/70 hasta el 150/100.

 Victron manual SmartSolar VE.Can — Manual regulador de carga solar Victron Energy modelo SmartSolar MPPT 150/70-Tr VE.Can · MPPT 150/70-MC4 VE.Can · MPPT 150/85-Tr VE.Can · MPPT 150/85-MC4 VE.Can · MPPT 150/100-Tr VE.Can · MPPT150/100-MC4 VE.Can · MPPT 250/70-Tr VE.Can · MPPT 250/70-MC4 VE.Can · MPPT 250/85-Tr VE.Can · MPPT 250/85-MC4 VE.Can · MPPT 250/100-Tr VE.Can · MPPT 250/100-MC4 VE.Can

Dimensiones y peso

Dimensiones (alto x ancho x fondo): 216 x 295 x 103 mm (versión Tr, modelos de 85 y 100 A).

Peso: aproximadamente 4,5 kg.

Normativas y certificaciones

Este regulador de carga solar cumple las principales normativas internacionales de seguridad para equipos de conversión de potencia, como EN/IEC 62109-1, UL 1741 y CSA C22.2, según la documentación oficial de Victron.

Garantía

El regulador de carga Victron SmartSolar MPPT 150/100-Tr VE.Can dispone de 5 años de garantía oficial del fabricante Victron Energy, conforme a sus condiciones generales de garantía.

Accesorios o productos compatibles

Sensor de baterías Victron Smart Battery Sense largo alcance: mide tensión y temperatura directamente en la batería y envía los datos por Bluetooth al regulador.

Monitor de baterías Victron BMV-712 Smart: monitor de baterías con Bluetooth para conocer con precisión el estado de carga (SOC).

Derivador de baterías Victron SmartShunt: shunt inteligente que mide la corriente y el estado de carga de la batería e integra los datos en el sistema Victron.

Monitorización Victron MPPT Control: pantalla remota para reguladores MPPT Victron, conectada mediante VE.Direct.

Monitorizaciones Victron GX: para monitorización local y remota avanzada de la instalación solar.

Pantalla de control SmartSolar Control enchufable en el frontal del regulador para visualización local de datos.

Cables y accesorios VE.Direct, VE.Can e interfaces VE.Direct–USB para conectar el regulador a ordenadores, sistemas de control o monitorización remota.

Preguntas Frecuentes sobre Reguladores solares MPPT (FAQS)

Si quieres sacar más energía de tus paneles, especialmente en días nublados, con temperaturas frías o cuando conectas varios paneles en serie, el MPPT suele compensar la diferencia de precio. Un PWM puede valer cuando tienes 1–2 paneles y buscas la alternativa más económica. Si dudas, mira cuántos paneles quieres y cómo los vas a conectar: si hay serie y cadenas largas, apunta a MPPT.
