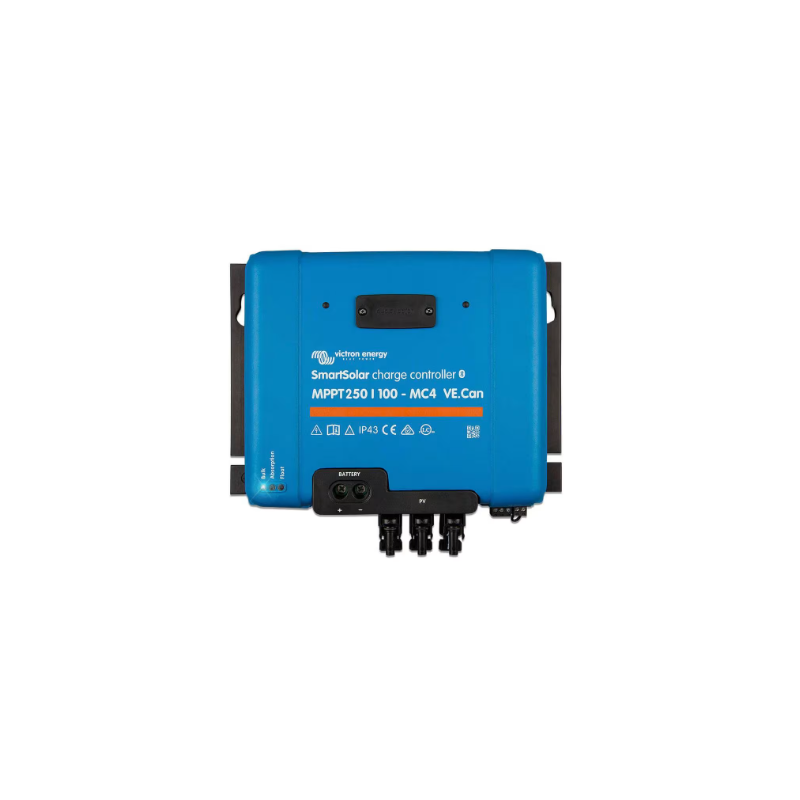

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/100-MC4 VE.CAN VICTRON ENERGY SCC125110511 01312

REGULADOR DE CARGA VICTRON SMARTSOLAR MPPT 250/100-MC4 VE.CAN VICTRON ENERGY SCC125110511 01312

Referencia:TU43U7025FKXXC

Código: 430729

Código EAN:8719076055679

CARACTERÍSTICAS

 Este regulador de carga solar MPPT combina una corriente de carga de 100 A, entrada fotovoltaica de hasta 250 V y tres pares de conectores MC4, lo que lo hace especialmente adecuado para campos solares grandes y bancos de baterías de 12–48 V en instalaciones exigentes.

Lo esencial de un vistazo

Regulador MPPT de 100 A para sistemas de 12, 24, 36 y 48 V, con detección automática en 12/24/48 V y selección manual para 36 V.

Potencia FV nominal recomendada: 1450 W (12 V), 2900 W (24 V), 4350 W (36 V) y 5800 W (48 V).

Entrada fotovoltaica hasta 250 V en circuito abierto, ideal para series largas de paneles y líneas de cableado extensas.

Máxima corriente de cortocircuito FV: 70 A en el generador fotovoltaico.

Tres pares de conectores MC4 para conectar directamente varias cadenas de paneles sin bornes de tornillo en la entrada FV.

Bluetooth integrado, puertos VE.Direct y VE.Can para configuración, monitorización y trabajo en paralelo con otros reguladores SmartSolar.

¿Es para ti?

El regulador de carga solar SmartSolar MPPT 250/100-MC4 VE.Can encaja muy bien si:

Tienes una instalación aislada o híbrida con consumos eléctricos muy altos y un banco de baterías de gran capacidad.

Quieres concentrar un campo fotovoltaico de hasta unos 5,8 kW en 48 V en un solo regulador MPPT de gama profesional.

Vas a trabajar con strings largos de paneles (entrada FV hasta 250 V) para reducir sección de cable y pérdidas en tiradas largas.

Buscas una conexión directa mediante MC4 en el propio regulador, sin tener que terminar los cables en bornes de tornillo en la entrada FV.

Necesitas un controlador de carga solar que se integre con otros SmartSolar vía VE.Can y que se pueda monitorizar a través de un dispositivo GX y de forma remota.

Introducción

El SmartSolar MPPT 250/100-MC4 VE.Can pertenece a la gama de reguladores con interfaz VE.Can de Victron, pensados para instalaciones solares de tamaño medio-grande donde se combinan campos fotovoltaicos potentes, bancos de baterías a 12–48 V y, a menudo, varios reguladores de carga trabajando en paralelo.

Su elevada tensión de entrada permite agrupar más módulos en serie que con los modelos de 150 V, reduciendo la intensidad que circula por el cableado entre el campo FV y el regulador. Los tres pares de conectores MC4 integrados simplifican el montaje y el mantenimiento del campo solar, mientras que la combinación de Bluetooth, VE.Direct y VE.Can facilita la configuración y la monitorización dentro del ecosistema Victron.

Ventajas principales

Listo para grandes bancos de baterías: la alta corriente de carga permite recargar con rapidez sistemas con mucha capacidad acumulada.

Diseño optimizado para largas distancias: la entrada FV a 250 V reduce la intensidad en el cableado, lo que ayuda a limitar las pérdidas y la sección necesaria de conductor.

Conexión MC4 ordenada y rápida: los tres pares de conectores MC4 facilitan el conexionado de varias cadenas y simplifican las labores de mantenimiento.

Mejor aprovechamiento solar: el algoritmo de seguimiento MPPT ultrarrápido maximiza la energía extraída de los paneles, especialmente en condiciones de nubosidad variable o sombras parciales.

Carga inteligente de la batería: carga multietapa adaptativa con perfiles preconfigurados y posibilidad de personalización, apta para baterías de plomo-ácido y litio.

Instalaciones escalables: puede trabajar en paralelo con otros SmartSolar VE.Can, permitiendo ampliar la potencia del sistema sin cambiar de arquitectura.

Integración completa en sistemas Victron: se comunica con monitores de batería, sensores, pantallas y dispositivos GX para ofrecer una visión global y control centralizado.

Funcionamiento silencioso: refrigeración por convección natural, sin ventilador, reduciendo ruido y piezas móviles susceptibles de desgaste.

¿Qué diferencia hay entre la versión MC4 y la versión Tr?

Los reguladores SmartSolar MPPT 250/100 VE.Can comparten la misma parte de potencia y funcionamiento. La diferencia entre la versión MC4 y la versión Tr está en cómo se conectan los paneles solares.

Versión MC4 (este modelo)

El 250/100-MC4 VE.Can incorpora tres pares de conectores MC4 macho/hembra en la entrada FV. Es la opción más cómoda cuando:

Los paneles ya traen conectores MC4 de fábrica.

Se busca una instalación rápida, limpia y fácilmente desconectable para mantenimiento.

Se usan repartidores MC4 para unir varias series en paralelo, respetando siempre los límites de corriente indicados por Victron para el regulador y los conectores MC4 empleados.

Versión Tr (250/100-Tr VE.Can)

La variante Tr utiliza bornes de tornillo en la entrada FV y suele preferirse cuando:

Se emplean cajas de protección en corriente continua entre el generador FV y el regulador.

Se trabaja con cableado pelado o con punteras, dimensionado y prensado a medida.

Se necesita máxima flexibilidad en el tipo, sección y distribución del cableado de paneles.

Esquema de instalación

Esquema básico de instalación del regulador SmartSolar MPPT 250/100-MC4 VE.Can en una instalación solar con baterías:

El regulador se instala entre el campo fotovoltaico y el banco de baterías, cada uno con sus protecciones en corriente continua (fusibles, seccionadores, magnetotérmicos, etc.).

Los paneles se agrupan en series/paralelo y se conectan a la entrada FV mediante los tres pares de conectores MC4, respetando siempre los límites de tensión y de corriente establecidos para este modelo.

La conexión a batería se realiza con cables dimensionados para la corriente máxima de 100 A y un fusible o magnetotérmico en el polo positivo, situado lo más cerca posible de la batería.

Los consumos en corriente continua y el inversor se conectan al banco de baterías a través de sus propios dispositivos de protección y corte.

Para proteger la batería frente a descargas profundas puede añadirse un BatteryProtect o un relé controlado por el propio regulador mediante su relé programable.

Este esquema es válido tanto para configuraciones con paneles en serie como para diseños mixtos serie/paralelo, siempre que se respeten los límites de diseño y las protecciones recomendadas por Victron para este regulador.

Funcionamiento y modos de trabajo

Como controlador de carga solar MPPT, el SmartSolar 250/100 VE.Can ajusta de forma continua el punto de trabajo del campo fotovoltaico para mantenerse en el punto de máxima potencia (MPPT), extrayendo la mayor energía posible en cada momento.

Aplica una carga multietapa adaptativa (carga inicial, absorción y flotación), con ecualización opcional en baterías de plomo abiertas, cuando el fabricante lo recomienda.

La duración de la fase de absorción se adapta al nivel de descarga previo de la batería, ayudando a reducir sulfatación y a evitar sobrecargas.

Si la potencia FV disponible supera el valor nominal o la temperatura interna aumenta, el regulador reduce automáticamente la corriente de carga para proteger la electrónica.

Dispone de función de recuperación de baterías muy descargadas, capaz de iniciar la carga incluso con tensiones de batería muy bajas, siempre dentro de los márgenes definidos por Victron.

Conectividad y monitorización

El regulador SmartSolar MPPT 250/100-MC4 VE.Can integra Bluetooth Smart, VE.Direct y VE.Can, por lo que ofrece varias formas de configurar y monitorizar la instalación, tanto en local como a distancia.

Con la aplicación VictronConnect podrás:

Ver en tiempo real la tensión e intensidad en la batería y en el generador fotovoltaico.

Consultar el historial de producción y revisar avisos y alarmas registradas.

Elegir el tipo de batería y ajustar tensiones de carga, tiempos de absorción, ecualización y otros parámetros avanzados.

Actualizar el firmware del regulador para incorporar mejoras y nuevas funciones.

Como elementos externos, se pueden integrar un Smart Battery Sense, monitores de baterías BMV o un SmartShunt, que aportan información precisa de tensión, temperatura y corriente de la batería.

A través del puerto VE.Direct, el regulador puede conectarse a pantallas remotas, a un ordenador mediante interfaz VE.Direct–USB o a un dispositivo GX, como el Victron Cerbo GX , para monitorización centralizada de toda la instalación solar.

Si se desea visualizar datos directamente en el propio regulador, es posible añadir la pantalla LCD Victron SmartSolar Control , que se enchufa al frontal del equipo.

Conectividad del regulador Victron SmartSolar MPPT mediante VictronConnect, pantalla LCD y puerto VE.Direct

Integración VE.Can con varios reguladores de carga

Gracias a la interfaz VE.Can, este regulador puede trabajar en sistemas con varios reguladores de carga en paralelo. Es posible encadenar hasta 25 controladores SmartSolar con VE.Can y conectarlos a un dispositivo de monitorización GX (por ejemplo, un Cerbo GX), que centraliza los datos y el control del sistema.

Cada regulador puede supervisarse de forma individual desde el dispositivo GX y, si se desea, a través del portal remoto de Victron, viendo tensiones, corrientes, potencias y alarmas tanto del conjunto como de cada regulador por separado.

Esquema de varios reguladores Victron SmartSolar MPPT conectados en cadena mediante VE.Can a un dispositivo GX

Con VE.Can se pueden encadenar hasta 25 reguladores SmartSolar y conectarlos a un dispositivo GX para supervisarlos por separado en local y de forma remota.

Usos recomendados

Viviendas aisladas de uso habitual con consumos eléctricos elevados y necesidad de gran capacidad de carga diaria.

Instalaciones a 48 V con campos fotovoltaicos grandes y bancos de baterías de alta capacidad.

Sistemas a 12 o 24 V que requieran recargas rápidas y dispongan de generadores FV importantes.

Aplicaciones profesionales remotas (telecomunicaciones, estaciones de medida, vigilancia, bombeo, etc.) que demandan máxima fiabilidad y buena monitorización.

Instalaciones Victron escalables donde se prevea instalar varios reguladores SmartSolar coordinados mediante VE.Can y gestionados desde un dispositivo GX.

Contenido relacionado

Para el diseño del generador FV (número de paneles en serie/paralelo), el cálculo de la sección de cable o el ajuste detallado de las tensiones de carga y ecualización, es recomendable consultar los manuales de Victron, las guías de diseño de sistemas aislados y la documentación de la app VictronConnect y de los dispositivos GX.

Características técnicas destacadas

Corriente máxima de carga: 100 A.

Tensiones de batería compatibles: 12 / 24 / 36 / 48 V (12/24/48 V con selección automática; 36 V mediante ajuste manual por software).

Potencia FV nominal recomendada: 1450 W (12 V); 2900 W (24 V); 4350 W (36 V); 5800 W (48 V).

Tensión máxima de circuito abierto FV: 250 V máximo absoluto en las condiciones más frías; 245 V en arranque y funcionamiento a plena carga.

Máxima corriente de cortocircuito FV: 70 A.

Eficiencia máxima de conversión: alrededor del 99 %.

Autoconsumo: del orden de 35 mA a 12 V y unos 20 mA a 48 V.

Algoritmo de carga: multietapa adaptativo con varios perfiles preprogramados y opción de curva definida por el usuario; ecualización desactivada por defecto y activable según necesidad.

Comunicaciones: puertos VE.Can y VE.Direct, más Bluetooth integrado.

Control remoto: entrada on/off remota y relé programable para alarmas o funciones auxiliares.

Carcasa y conexiones: color azul Victron (RAL 5012); tres pares de conectores MC4 en la entrada FV y bornes de batería para conductores de hasta 35 mm² / AWG2.

Grado de protección: IP43 para la electrónica e IP22 en la zona de conexiones.

Ficha técnica y manuales

 Victron Smartsolar 250 VE. Can — Ficha técnica con todas las características del regulador o controlador de carga Victron SmartSolar VE.Can desde el 250/70 al 250/100.

 Victron manual SmartSolar VE.Can — Manual regulador de carga solar Victron Energy modelo SmartSolar MPPT 150/70-Tr VE.Can · MPPT 150/70-MC4 VE.Can · MPPT 150/85-Tr VE.Can · MPPT 150/85-MC4 VE.Can · MPPT 150/100-Tr VE.Can · MPPT150/100-MC4 VE.Can · MPPT 250/70-Tr VE.Can · MPPT 250/70-MC4 VE.Can · MPPT 250/85-Tr VE.Can · MPPT 250/85-MC4 VE.Can · MPPT 250/100-Tr VE.Can · MPPT 250/100-MC4 VE.Can

Dimensiones y peso

Dimensiones (alto x ancho x fondo): 246 x 295 x 103 mm (modelos MC4 de 85 y 100 A); en las versiones Tr equivalentes, 216 x 295 x 103 mm.

Peso: aproximadamente 4,5 kg.

Normativas y certificaciones

Este regulador de carga solar cumple las principales normativas internacionales de seguridad para equipos de conversión de potencia, como EN/IEC 62109-1, UL 1741 y CSA C22.2, según la documentación oficial del fabricante.

Garantía

El regulador de carga Victron SmartSolar MPPT 250/100-MC4 VE.Can dispone de 5 años de garantía oficial Victron Energy, sujetos a las condiciones generales de garantía del fabricante.

Accesorios o productos compatibles

Sensor de baterías Victron Smart Battery Sense largo alcance : mide tensión y temperatura directamente en los bornes de la batería y envía estos datos al regulador por Bluetooth para optimizar la carga.

Monitor de baterías Victron BMV-712 Smart : monitor de baterías con Bluetooth que muestra el estado de carga (SOC) y otros parámetros eléctricos con gran precisión.

Derivador de baterías Victron SmartShunt : shunt inteligente que mide la corriente y el estado de carga de la batería e integra los datos en el sistema Victron.

Pantalla LCD Victron SmartSolar Control : pantalla enchufable para reguladores SmartSolar que permite ver datos y modificar parámetros desde el propio regulador.

Monitorización Victron Cerbo GX : dispositivo GX para monitorización local y remota avanzada de toda la instalación solar, ideal para sistemas con varios reguladores VE.Can en paralelo.

Cables VE.Direct e interfaces VE.Direct–USB para conectar el regulador a ordenadores u otros sistemas de monitorización y control.

Preguntas Frecuentes sobre Reguladores solares MPPT (FAQS)

Si quieres sacar más energía de tus paneles, especialmente en días nublados, con temperaturas frías o cuando conectas varios paneles en serie, el MPPT suele compensar la diferencia de precio. Un PWM puede valer cuando tienes 1–2 paneles y buscas la alternativa más económica. Si dudas, mira cuántos paneles quieres y cómo los vas a conectar: si hay serie y cadenas largas, apunta a MPPT.
