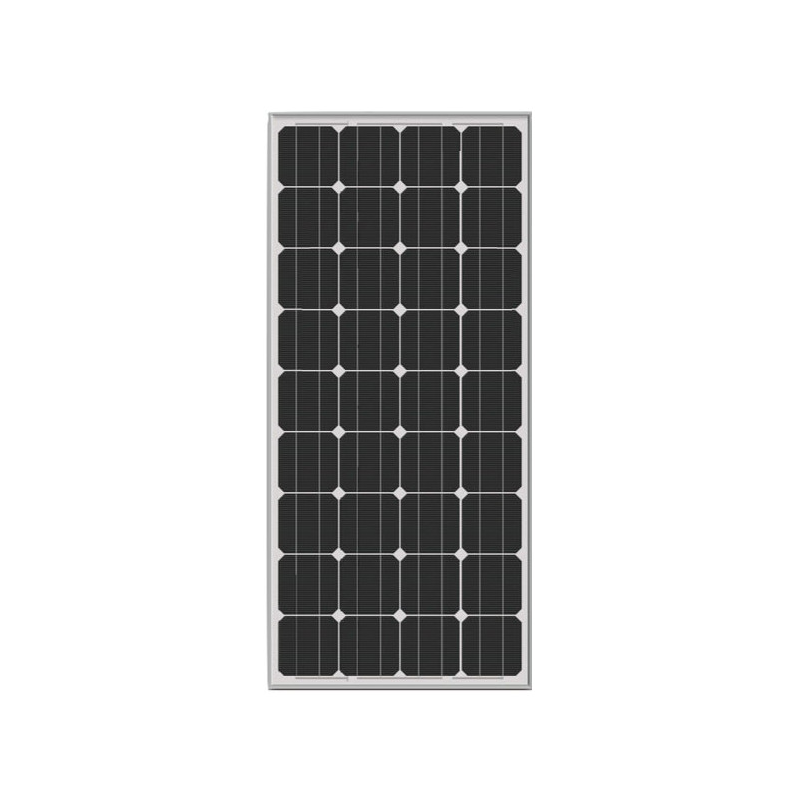

PANEL SOLAR 210W, 12V, MONOCRISTALINO, 1480x670x30MM.
Código:SC260203
Panel solar fotovoltaico monocristalino alto rendimiento 12V 210W
Aplicaciones red-aislada
Medidas: 1480x670x30mm. Peso 11.18Kg
Especificaciones Técnicas
Marca: FirstEnergy
Modelo: BSM 210W Monocristalina
Potencia Máxima (Pmax): 210 W
Voltaje a Máxima Potencia (Vmp): 18,8 V
Corriente a Máxima Potencia (Imp): 11,18 A
Voltaje de Circuito Abierto (Voc): 23,32 V
Corriente de Cortocircuito (Isc): 11,95 A
Dimensiones: 1480 x 670 x 30 mm
Peso: 11,18 kg
Células: 36 unidades en serie (Tamaño 156 x 156 mm) de alta eficiencia.
Estructura: Frontal de cristal templado de alta dureza (3,2 mm) y bastidor de aluminio resistente.
Conexiones: Caja de conexiones con protección IP65 y 2 diodos integrados (Nota: no incluye cableado).
Conexión de las placas solares: tipos
y puntos a tener en cuenta
Una de las preguntas más frecuentes a la hora de instalar nuestro sistema solar es cómo debo conectarlo. Después de haber seleccionado el modelo de paneles solares para abastecer la vivienda o nave industrial de energía, hay que decidir sobre la conexión conveniente. Este punto es muy importante ya que de no hacerlo correctamente supondría que nuestro sistema solar podría llegar a no funcionar o estropear algún componente. Por lo que en este artículo vamos a profundizar en las distintas formas de cómo conectar los paneles solares.
La conexión de los paneles solares puede ser: en serie, en paralelo o bien una combinación de serie y paralelo.
Conexión de los paneles solares en paralelo
Aumenta la intensidad y la tensión es la misma.
Para realizar la conexión de los paneles solares en paralelo debemos conectar todos los positivos juntos, y todos los negativos juntos. Con esta conexión conseguimos que la tensión sea la que nos proporciona el panel solar y la intensidad que conseguimos al realizar esta conexión será la suma de todas las intensidades que nos proporciona cada panel.
Ejemplo: Si colocamos 3 paneles en paralelo la intensidad de cada panel se multiplicará por 3 y la tensión se mantendrá igual.
Para realizar las conexiones de los paneles solares se recomienda usar los conectores MC4. Este tipo de conectores permite realizar las conexiones de forma estanca y segura, por lo que la conexión estará protegida frente a las inclemencias atmosféricas.
Conexión de los paneles solares en serie
Se suma la tensión y la intensidad se mantiene igual.
Para realizar la conexión de los paneles solares en serie debemos conectar el positivo de un panel solar al negativo del otro, realizando esta acción sucesivamente hasta tener en un extremo el positivo y en el otro el negativo. En la conexión en serie de los paneles solares conseguimos como resultado una tensión que será la suma todas las tensiones
Ejemplo: Si colocamos 3 paneles en serie la tensión de cada panel se multiplicará por 3 y la intensidad se mantendrá igua
lEl uso de este tipo de conexiones es muy frecuente en los sistemas que incorporan regulador de carga MPPT ya que esto nos permite tener tensiones en nuestro campo fotovoltaico más elevadas (100V o 150V de tensión máxima en circuito abierto) que en baterías. Por lo que si usamos un regulador de carga MPPT nos permite conectar paneles a una mayor tensión que en baterías, la cantidad de paneles solares que podemos conectar va a depender del regulador seleccionado. Este tipo de reguladores permiten sacar más de un 20% más de producción a los paneles.
También recordamos que la utilización de los regulador de carga PWM, está limitada para los paneles de 36 células o 72 células, para realizar conexiones de 12V, 24V o 48V. Los reguladores PWM no se pueden conectar a paneles de 60 células.
Conexión de los paneles solares en serie-paralelo
Es una configuración que aumenta tanto la tensión como la intensidad dependiendo de la configuración.
Muchas veces necesitamos aumentar tanto la tensión como la intensidad. Para ello debemos debemos realizar una conexión serie-paralelo para alcanzar los valores deseados.
Antes de realizar las conexiones de los paneles solares es importante entender las advertencias del conexionado.
- Primero conectar siempre la batería al regulador o al inversor y después a los paneles.
- Usar reguladores solares que soporten la intensidad proveniente de los paneles de nuestra instalación.
- No conectar en serie paneles de distintas potencias, células o modelos.
- Se utiliza para hallar la corriente de carga el valor de intensidad a potencia máxima (IMP), no el de intensidad en cortocircuito (ISC).
- Se utiliza para hallar la tensión de funcionamiento del panel, la tensión a potencia máxima (Vmp). No se utiliza el valor de voltaje en circuito abierto (Voc).
- El valor de Voc se utiliza para saber el máximo voltaje que puede obtener la instalación debido a la temperatura.
